Ключ для амбарного висячего замка.

Автор Aquarius, 20 июля, 2010г., 12:07

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



Aquarius

Вот такой,кто-нибудь делает ещё?

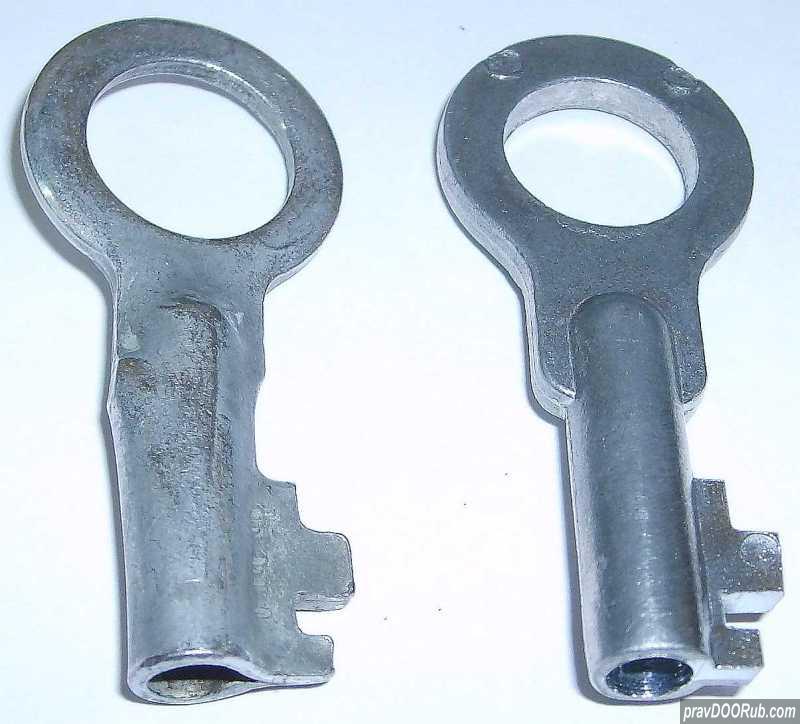

Слева оригинал,справа-изготовленный дубликат.Заготовка литая силуминовая.
Никто не помнит сколько там зазор в кодовом пазу?...,"плюс-минус трамвайная остановка"? ;)
Как то так оказалось,что нарезалось в провале,аж почти на полтора миллиметра!!! :D
Делайте ставки господа,вернётся бабка или нет! ;) :cv:
С уважением Сергей.
www.dvernoydoktor.ru

avia100

20 июля, 2010г., 12:17 #1 Последнее редактирование: 20 июля, 2010г., 12:22 от avia100
Разобрал подобных 2 замка. И в каждом было по 2 сувальды подряд, и находились они у затворной планки в ряд.
Возможно, что у них у всех так, остальные высоты так, для видимости, просто стоят статичные планки.
Теоретически досточно было нарезать первые 3 высоты(1-я толкает затворную планку), а остальное всё спилить под ноль :) Тем более заготовка хорошая литая, оригинал вообще гибкой делается :)
но может быть они и переставляют сувальды местами, тогда такой вариант не подходит

т.е. получается 1-й толкающая планка, далее 2 шт сувальд  и 2 шт статичных планок (возможно они меняются местами.

Aquarius

Цитата: avia100 от 20 июля, 2010г., 12:17
..т.е. получается 1-й толкающая планка, далее 2 шт сувальд  и 2 шт статичных планок (возможно они меняются местами.

Спасибо за освещение подробностей устройства! *Drink* Вот только не помню уже,там на сувальдах вроде бы выступы кодовые только с одной стороны? снизу вроде бы? а сверху "гладкий потолок"?
С уважением Сергей.
www.dvernoydoktor.ru

amd 19

Лучше быть, чем казаться.

avia100

Выступы вроде с одной стороны были, с низу.
Как сфоткаю - постараюсь прислать фото.

Aquarius

Цитата: amd 19 от 20 июля, 2010г., 13:30
не, не вернется.......

Да,действительно,нету бабки! :D хотя может и захворала просто...старость-не радость...Но,всё же скорее всего,ключик с провалом в полтора миллиметра,работает хорошо в таком с позволения сказать замке... :fh:
зы:закрыть бы эту темку,да кто-то тут фотки внутренностей амбарного замка грозился выложить ;)
С уважением Сергей.
www.dvernoydoktor.ru

amd 19

Цитата: Aquarius от 26 июля, 2010г., 12:54
Да,действительно,нету бабки! :fh:.......................................
зы:закрыть бы эту темку,..........................

если жара спадет, баушка вернется, а тема закрыта?......Непорядок.......(но ведь не должна вернуться)......
Лучше быть, чем казаться.

avia100

Фото выложу, я помню :)
Просто пока не получается на тот объект съездить где замок находиться.
С ключом думаю всё в порядке *Drink*

avia100

Выкладываю фото
Прошу прощения за задержку, только добрался до замочка
собственно вот
тестовый экземляр









Aquarius

Цитата: avia100 от 15 августа, 2010г., 21:46
Выкладываю фото
... вот
тестовый экземляр

Вот спасибо! *Drink* Устройство такого замка-сплошная профанация какая-то! :D Две верхних пластины,вместо сувальд(хотя наверняка изначально замок разрабатывался со всеми четырьмя рабочими сувальдами...)-это просто шадевр! :D
Хотя,Александр Викторович,обязательно бы отметил,что расположение сувальд-правильное! Несмотря на то,что исполнение замка не бывает левым или правым! ;)
зы:этот замок сейчас служит тренажёром по вскрытию? ;)
С уважением Сергей.
www.dvernoydoktor.ru

Aquarius

15 августа, 2010г., 22:11 #10 Последнее редактирование: 15 августа, 2010г., 22:14 от Aquarius
Цитата: Aquarius от 15 августа, 2010г., 21:57
Две верхних пластины,вместо сувальд(хотя наверняка изначально замок разрабатывался со всеми четырьмя рабочими сувальдами...)

Вот кстати,из музея торговли СССР,схемы устройства аналогичных висячих замков...

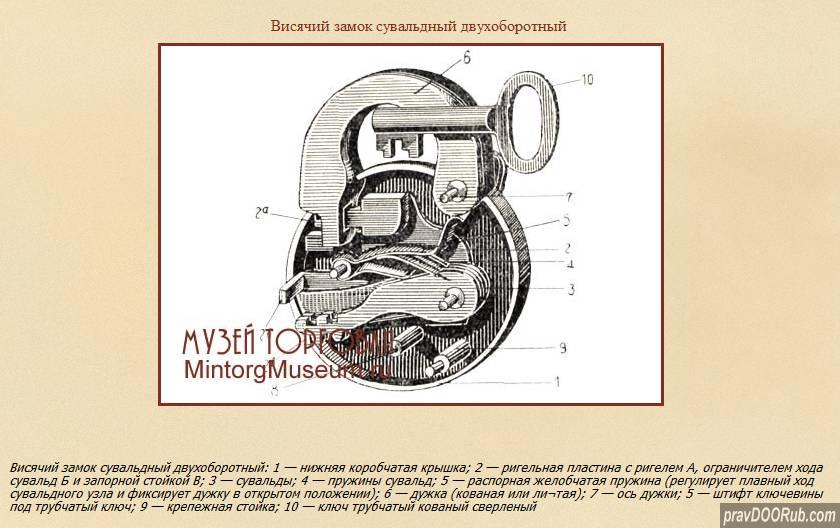

Односторонний ключ:

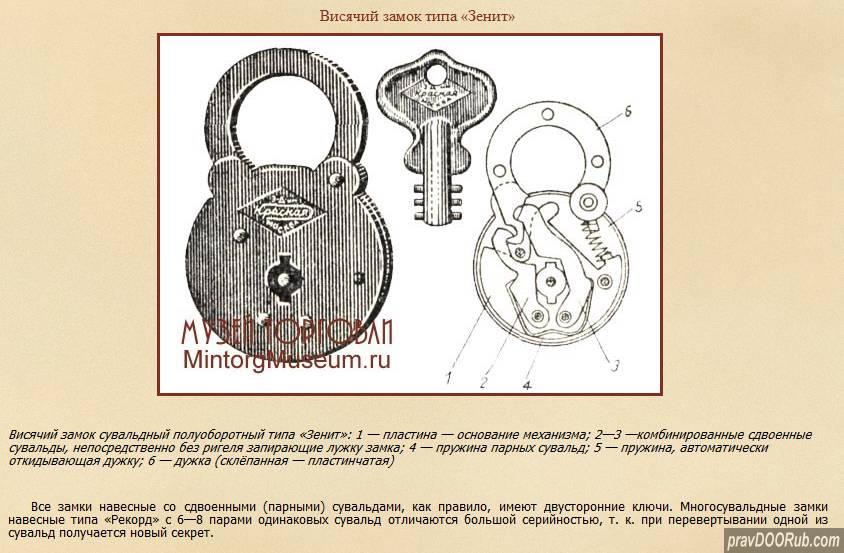

И даже двухсторонний! *Thumbs up*
В котором использовалась безригельная система запирания дужки:
С уважением Сергей.
www.dvernoydoktor.ru

avia100

 :) у знакомого на дачи валялся такой же замок с закрытыми в нём же 2мя ключами, а третий он потерял. т.е. открыть никак не получилось бы)))
Он попросил меня открыть, дав ещё в подарок этот шедевр. Высверлил- изучил - вот теперь знакомый имеет работающий замок, вот только ставить куда либо я его отговорил :D :D :D

Кстати, иногда сувальды со статичными планками меняются местами. А то можно было бы вообще универсальный ключ для этих замков сделать. Секреты на одной и той же высоте стоят. просто мрак вообщем.

Kraeved

хочется узнать, а какого "года выпуска" этот замок вообще? Увидел его и сразу вспомнил свое детство, ежегодные каникулы проведенные в деревне,.. :'(, больно знаком этот замочек :)

avia100


Aquarius

Цитата: Kraeved от 17 августа, 2010г., 23:05
хочется узнать, а какого "года выпуска" этот замок вообще? Увидел его и сразу вспомнил свое детство, ежегодные каникулы проведенные в деревне,.. :'(, больно знаком этот замочек :)

Дело в том,что этот замок неподвластен времени и эпохам!  :D И как ни странно,выпускается до сих пор,десятками предприятий по всей России!  8-)
Вот например ЗВС-3

производитель завод "Старт" г.Н.Новгород...
зы:так что в данном случае,вернуться в детство очень даже просто-достаточно потратить всего 63,78 руб,купить этот замок и можно уходить на каникулы! :D *Drink*
С уважением Сергей.
www.dvernoydoktor.ru
