А вот такое чудо,как МЦ DIN стандарта без центрального винта,видели?

Автор Aquarius, 29 августа, 2010г., 15:43

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



Aquarius

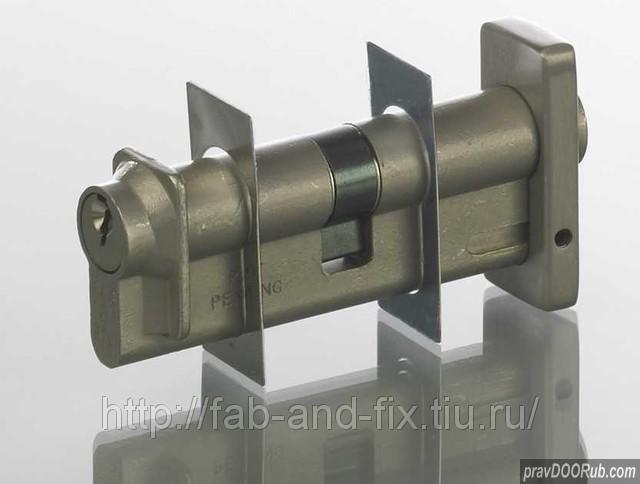

Цилиндр без центрального винта!
http://fab-and-fix.tiu.ru/p82413-profilnyj-tsilindr-fab.html

Я так понял,что он крепится в корпусе замка снаружи,зажимая его собой,как струбциной...
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Интересное решение, но если я правильно понял то цилиндр будет держаться на трении возникающем при фиксации винтами накладки надетой внутреннию часть цилиндра. Наврятли при таком решении можно рассчитывать на достаточно жесткую для обеспечения защиты от вырывания фиксацию цилиндра. Плюс если это все еще разболтается...   Ну и регулировка положения кулачка видимо осуществляется подкладками...

Aquarius

Цитата: keys777 от 29 августа, 2010г., 18:39
...но если я правильно понял то цилиндр будет держаться на трении возникающем при фиксации винтами накладки надетой внутреннию часть цилиндра. Наврятли при таком решении можно рассчитывать на достаточно жесткую для обеспечения защиты от вырывания фиксацию цилиндра. Плюс если это все еще разболтается...

Пришла в голову идея :) Сделать внутреннюю часть цилиндра с насечками-пропилами через определённые интервалы.Типа "ред лайн".Чтобы можно отломить лишнее и отрегулировав прокладками,окончательно зафиксировать цилиндр...например тем же винтом,только не в паз,а сквозное отверстие... :cv:
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 29 августа, 2010г., 19:05
Пришла в голову идея :) Сделать внутреннюю часть цилиндра с насечками-пропилами через определённые интервалы.Типа "ред лайн".Чтобы можно отломить лишнее и отрегулировав прокладками,окончательно зафиксировать цилиндр...например тем же винтом,только не в паз,а сквозное отверстие... :cv:

Так есть же уже цилиндры т. н. модульного исполнения которые путем несложных слесарных манипуляций подгоняются под нужный размер...

Aquarius

Цитата: keys777 от 29 августа, 2010г., 20:55
Так есть же уже цилиндры т. н. модульного исполнения которые путем несложных слесарных манипуляций подгоняются под нужный размер...

Да,но тут одним из главных преимуществ данного необычного способа крепления цилиндра,является монолитность его части,расположенной внутри корпуса замка...
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 29 августа, 2010г., 21:25
Да,но тут одним из главных преимуществ данного необычного способа крепления цилиндра,является монолитность его части,расположенной внутри корпуса замка...

Ааа... так идея относительно конкретно этого цилиндра... На самом деле наврятли  такой "ред лайн" будет удачным решением. На ключе нарезаны секреты. Удаление части цилиндра означает, что часть секретов на ключе останется невостребованными. Либо нужно будет пины цилиндра уводить вглубь ближе к кулачку. Но там их до кулачка много не поместится. А если как в Mauer нырять наскозь через кулачек то это уже очень длинный ключ ну и проблема открывания с противоположной стороны тут же всплывет...
