Основные термины и определения

Автор keys777, 17 мая, 2010г., 20:38

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



keys777

17 мая, 2010г., 20:38 Последнее редактирование: 04 августа, 2010г., 10:45 от keys777
Ключ сувальдного замка.


Эта тема посвящена на первый взгляд самому простому элементу сувальдного замка - ключу. В основном все ниже приведённые определения и термины составлял я. Также дополнял статью Александр Сторожев. Термины не претендуют на точность, но на мой взгляд всё правильно хотя и изложено простым понятным обычным людям языком. Я не буду пока подробно останавливаться на конструкции сувальдного замка (этому я посвящу отдельный рассказ). Скажу только, что своё название этот замок приобрёл из-за того, что в нём используются кодовые элементы в виде пластин имеющих кодовый лабиринт- сувальд.

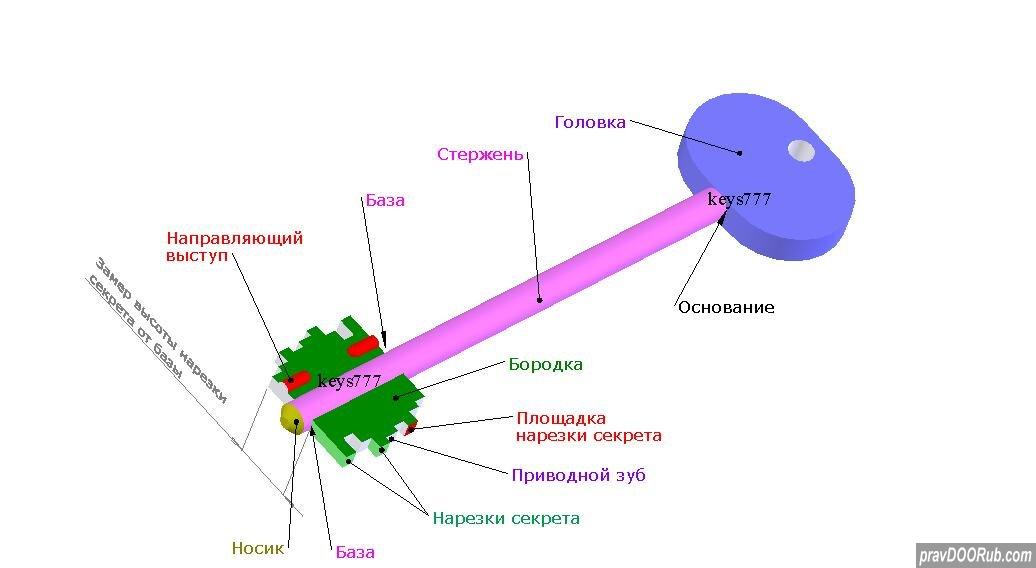

На представленном рисунке вы видите двухбородочный ключ для сувальдного замка получивший наибольшее распространение в современных сувальдных замках. Это связанно с тем, что наличие двух бородок позволяет увеличить секретность (количество различных кодовых комбинаций ключей) . Кроме того если левая и правая бородки ключа не имеют симметрии то время вскрытия замка отмычками построенными на принципах декодирования кодового механизма замка (наборный ключ, классический метод деформационных отпечатков и его разновидности и т. д.) увеличивается в два раза. Хотя у  замков имеющих однобородочные ключи тоже есть один полезный момент в них меньше места для работы отмычками, но как показывает практика все же это не проблема для вскрытия.

Итак первый элемент ключа который мы рассмотрим это головка ключа. Головка ключа это элемент за который  осуществляется поворот ключа в замке. Обычно головка отлита цельной с остальными элементами ключа, но бывают и пластмассовые головки ключей. Основное назначение головки ключа передача вращательного момента от руки на стержень ключа и удобная фиксация ключа в руке. Обычно для удобства в головке ключа имеется отверстие под крепление на связку ключей.

Следующий элемент это стержень ключа он представляет из себя пруток или трубку различную по форме и размерам сечения, но наибольшее распространение среди бытовых замков получили замки с ключами имеющими стержни примерно круглого сечения диаметром 4-6 мм. Назначение данного элемента передача вращательного момента от головки ключа на бородку(и) ключа и базирование ключа в замочной скважине. Поскольку будучи вставленным в замок ключ должен совершать только вращательное движение, а перекос ключа может не позволить открыть его даже «родным» ключом то стержень ключа обычно опирается либо на противоположную (внутреннею при открытии замка снаружи) замочную скважину или на специальный стержень (палец под ключ) для чего стержень ключа должен иметь центральное отверстие.

Длина стержня ключа определяет, возможно ли установить в данную дверь замок или просто ключ не будет доставать до расположенного в глубине двери замка. Обычно производители замков предлагают ключи нескольких типоразмеров. Это связанно с тем, что длинный ключ неудобен в эксплуатации и поэтому если замок не заглублен в полотно то и незачем поставлять с этим замком длинные ключи. Но зато чем глубже в двери находится замок тем сложнее его взломать. И именно поэтому современные сейфовые сувальдные замки имеют очень длинные ключи. Чтобы упростить процедуру переноски ключей некоторые производители выпускают ключи с переламывающимися стержнями (две половинки стержня ключа соединены шарниром, что позволяет сократить длину сложенного ключа в два раза).

С развитием систем противодействия вскрытию замков производители начали задумываться об использовании стержня ключа как дополнительного защитного элемента. В частности фирма Mottura выпустила на рынок замки с системой защищённых ключей My Key . В стержне ключа данного замка закреплены два свободно болтающихся шарика-бусинки. При вскрытии таким ключом замок распознаёт наличие или отсутствие данных элементов на стержне ключа и если их нет открыть замок не удастся.

Основание это место соединения стержня и головки ключа.
Бородка это можно сказать наиболее важный элемент ключа т. к. она несёт в себе информацию о коде ключа которую сличает замок со своими кодовыми элементами. Отклонение нарезки ключа от нужного на несколько десятых мм. может привести к невозможности вскрытия замка. Назначение бородки ключа хранение и передача информации о коде ключа механизму секретности замка, а также перемещение запорного механизма замка.

Поскольку у большинства сувальдных замков важно вставить ключ именно определенной стороной то для ориентации ключа в замочной скважине применят специальные конструкции бородок ключей. Например левая и правая бородка имеют разные по форме сечения (одна из бородок имеет направляющие (см. рисунок) или прорезь, а также замочная скважина соответственно тоже имеет ответную конструкцию (выступ или прорезь) и т. д.

Кодовая информация на ключе сувальдного замка хранится в виде ступенек различной высоты (нарезок). При повороте ключа каждая из нарезок поднимает или отклоняет свою сувальду на такое расстояние чтобы она перестала мешать проходу стойки хвостовика засова.

Кроме того на одной бородке может быть как правило 1-2 приводных зуба. Приводной зуб это нарезка ключа которая взаимодействует с засовом и приводит его в движение. Именно приводной зуб подвергается наибольшему износу в случае неправильной работы замка.

В основном не зная конструкцию конкретного замка по ключу сложно определить какие нарезки являются приводными зубьями, но в отдельных случаях это можно сделать т. к. ширина приводного зуба может отличаться от обычных нарезок или иметь дополнительное покрытие отличное от нарезок. В классических сувальдных замках каждая из бородок ключа  имеет как минимум один приводной зуб. Наличие второго приводного зуба как правило связано с тем, что хвостовик засова расположен не в центре замка,  а смещен и соответственно при вставлении ключа изнутри или снаружи засов касается разных приводных зубьев...

Если кто-то убедит меня в неполноте или неправильности каких-то терминов то с удовольствием подкорректирую статью. Надо же нам начинать разговаривать всем на одном языке...  *Drink*






Aquarius

Цитата: keys777 от 17 мая, 2010г., 20:38
***
Поскольку у большинства сувальдных замков важно вставить ключ именно определенной стороной то для ориентации ключа в замочной скважине применят специальные конструкции бородок ключей. Например левая и правая бородка имеют разные по форме сечения (одна из бородок имеет направляющие (см. рисунок) или прорезь, а также замочная скважина соответственно тоже имеет ответную конструкцию (выступ или прорезь) и т. д.

***
Если кто-то убедит меня в неполноте или неправильности каких-то терминов то с удовольствием подкорректирую статью. Надо же нам начинать разговаривать всем на одном языке...  *Drink*


Начнём уточнять? ;) Вот вроде бы правильнее написать:"Например левая и правая бородка имеют разные по форме сечения (одна из бородок имеет направляющие (см. рисунок) в виде выступа или прорези,"

так же бородки могут быть расположены не в одной плоскости,а иметь смещение и(или) могут располагаться под определённым углом одна к другой./например Бизон,Меттэм и другие.../
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 17 мая, 2010г., 21:16
Начнём уточнять? ;) Вот вроде бы правильнее написать:"Например левая и правая бородка имеют разные по форме сечения (одна из бородок имеет направляющие (см. рисунок) в виде выступа или прорези,"

так же бородки могут быть расположены не в одной плоскости,а иметь смещение и(или) могут располагаться под определённым углом одна к другой./например Бизон,Меттэм и другие.../

Я статью писал еще давно и все думал насколько широко мне все описывать... Пришел к выводу, что не надо забивать голову людям всем, что есть в мире т. к. статья превратится в книгу поэтому в основном статья основана на наиболее распространенных видах сувальдных замков. Перечислять виды бородок можно бесконечно поэтому я написал  "Например левая и правая бородка имеют разные по форме сечения и привел два наиболее распространенных примера с выступом и вырезом"... Дополнения в комментариях безусловно полезны людям, но сильно загружать саму статью описанием всего, что есть в мире не хочу...

Aquarius

С уважением Сергей.
www.dvernoydoktor.ru

Aquarius

Цитата: keys777 от 17 мая, 2010г., 21:58
Пришел к выводу, что не надо забивать голову людям всем, что есть в мире т. к. статья превратится в книгу...

Понятно,ну тогда дополнений не будет ;)
Если только уточнения...Я не согласен,что на ключе обозначено две базы...Я бы вторую,(понятно какую) назвал бы что-то вроде задней поверхностью или кромкой(или в крайнем случае,какой-нибудь дополнительной базой)...База именно спереди ключа расположена,именно ей ключ упирается,и позиционируется в замке по "продольной оси"...,вторая не на столько важна,как первая.
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 18 мая, 2010г., 21:14
Понятно,ну тогда дополнений не будет ;)
Если только уточнения...Я не согласен,что на ключе обозначено две базы...Я бы вторую,(понятно какую) назвал бы что-то вроде задней поверхностью или кромкой(или в крайнем случае,какой-нибудь дополнительной базой)...База именно спереди ключа расположена,именно ей ключ упирается,и позиционируется в замке по "продольной оси"...,вторая не на столько важна,как первая.

Так на втором полуобороте работает как раз вторая база... Потом как замерять от одной базы обе бородки? Вы так делаете?

Aquarius

Цитата: keys777 от 19 мая, 2010г., 10:10
Так на втором полуобороте работает как раз вторая база... Потом как замерять от одной базы обе бородки? Вы так делаете?

Эх,что-то я ступил немного :bk: Мельком взгляд бросил на рисунок и показалось,что стрелка с надписью "база" показывает переднюю поверхность ключа,которой он и базируется(упирается) в замке...А тут имеется ввиду наружный диаметр стержня ключа...Может подправить стрелку? Немного удалить её из "уголков",чтобы понятней было? *Drink*
зы:тогда предлагаю ввести термины передняя и задняя поверхность ключа! ;) Переднюю поверхность,кстати тоже бы завал базой...Ключ и в замке базируется и при изготовлении ключей,заготовка относительно оригинала тоже базируется по передней или задней поверхности,и при этом мы зовём её база... :cs:
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Термины база и замер высоты нарезки секрета от базы попросил как-то давно добавить к иллюстрации Александр Сторожев. Мы тогда помню с ним долго разговаривали как и что показывать... Пришли к тому, что есть...  *Drink*

engin

различной высоты (нарезок).Их фрезеруют.Фрезеровка бородок.Шаг фрезеровки. :)

keys777

Цитата: engin от 23 июня, 2010г., 19:55
различной высоты (нарезок).Их фрезеруют.Фрезеровка бородок.Шаг фрезеровки. :)

Надо подумать...   Возможно так действительно будет правильнее...  *Drink*

АВС

Предлагаю тему переименовать, просто в "Термины".
Искал подходящую тему и поиск выдал только эту.

В этом документе - РМ 78.36.003-99 Технические средства защиты. Словарь основных терминов >>> и определений, есть термин Отмычка.

Цитировать150 Отмычка - Специальное приспособление, изготовленное для открывания не какого-либо конкретного замка, а из группы конкретного вида и конструктивного типа


И это действующий документ для исполнения органами МВД.... А что же тогда некое, применяемое для несанкционированного вскрытия только одной модели замка ?
С уважением, Александр Сторожев.


Aquarius

Цитата: АВС от 04 августа, 2010г., 10:18
150 Отмычка - Специальное приспособление, изготовленное для открывания не какого-либо конкретного замка

И это действующий документ для исполнения органами МВД.... А что же тогда некое, применяемое для несанкционированного вскрытия только одной модели замка ?


Как что? Это и есть отмычка! ;) Просто ту цитату,надо понять так:что не одного конкретного замка,а замков этой модели...Ключевое слово-"конкретного"....
То есть допустим,что есть приспособление,открывающее к примеру замок гардиан ЗВ 3011.Если это приспособление будет открывать любой замок 3011,то оно будет называться отмычкой,а если это приспособление открывает только один конкретный замок 3011,который мы взяли для испытаний,то оно становится автоматически ключом! А не отмычкой! А как же ещё назвать приспособление,которое открывает какой-то конкретный замок,как не ключом?! ;)
Как-то так я понимаю эту мысль... :ca:
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Интересный подход МВД-шников...  Т. е. они решили разделить понятия ключ и отмычка по признаку возможности применения отмычки для открывания нескольких замков в отличии от ключа который открывает только один замок. Но как быть с мастер-системами? Чего-то не хватает в их определении... На мой взгляд правильнее было бы разделять понятия через то, что ключ содержит код, а отмычка его постепенно подбирает...

m72

Тоже думал про мастер системы.
С мастер системами относительно просто. Ведь мастер ключ умеет открывать только "конкретные" замки, пусть и не один, но конечное количество.
