Стопорные шайбы цилиндровых механизмов секретности

Автор Aquarius, 27 августа, 2010г., 12:45

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



Aquarius

Мелочь конечно,но как известно,что всё состоит из мелочей!

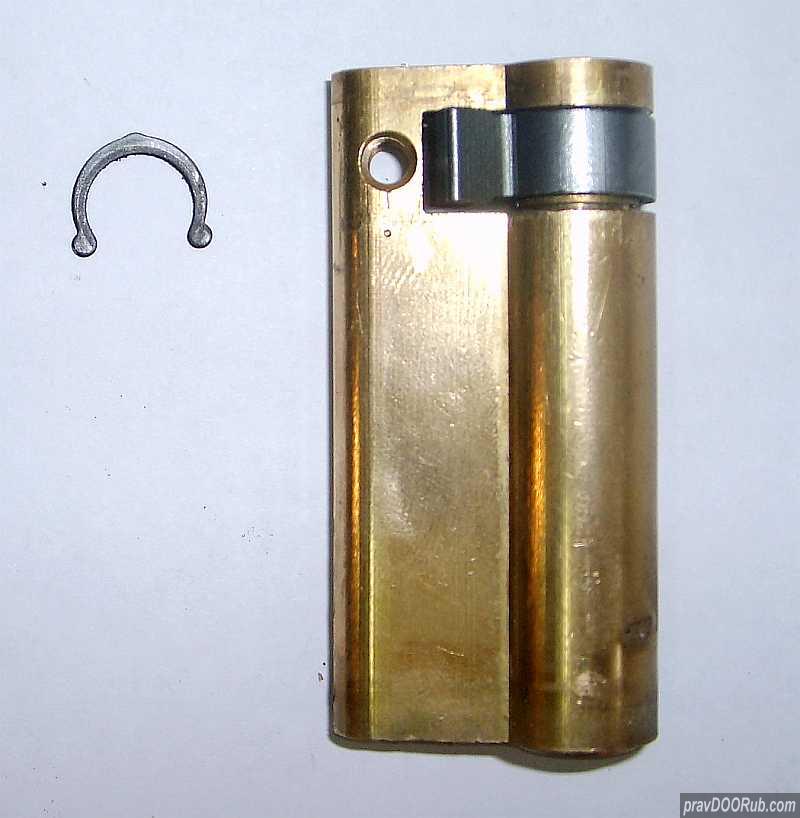

Недавно,разбирая один цилиндр,для восстановления по нему утерянных ключей,обратил внимание на очень качественную,удобную для многократного снятия и постановки,и грамотно спроектированную стопорную шайбу:

Изготовленна она из нормального материала и термообработана.Обладает сильно выраженными пружинными свойствами,и полностью сохраняет форму после разжатия.Понравилась каплевидная форма её концов,очень удобно.Хотя этот цилиндр какой-то из дешёвых(скорее всего китай),но далеко не все производители могут похвастаться такими хорошим стопорными шайбами! *Thumbs up*

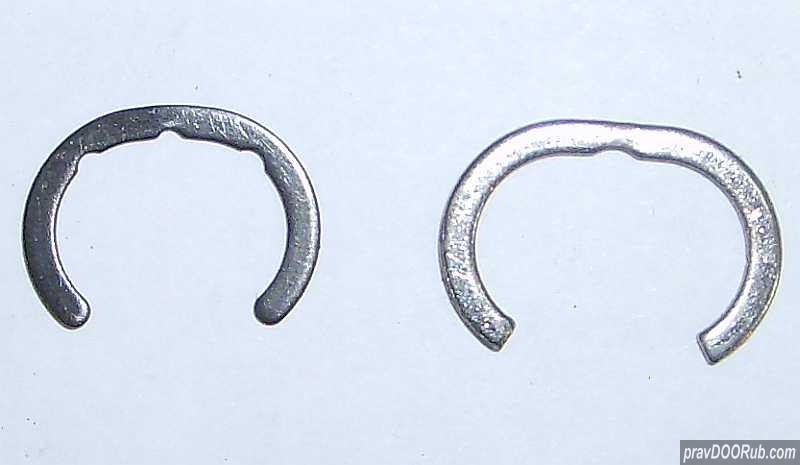

Решил сравнить и порывшись в запчастях,нашёл вот такие стопорные шайбы.

В принципе тоже грамотно спроектированы,и видно что от каких-то нормальных цилиндров.
На них имеются специальные выштамповки-"заужения",которые служат для расчётных деформаций шайб,сгибаний в нужных местах,при установке их на цилиндр или снятии.

зы:зачастую,стопорные шайбы,бывают сделаны очень плохо,и не только не выдерживают повторной установки после снятия,но и самопроизвольно разгибаются или ломаются на цилиндрах,при работе в замке.И иногда даже приводят к заеданиям и заклиниваниям,если начинают выступать и торчать,над корпусом.Фоток таких плохих шайб пока нет,как появятся-сфоткаю и выложу.
С уважением Сергей.
www.dvernoydoktor.ru

Aquarius

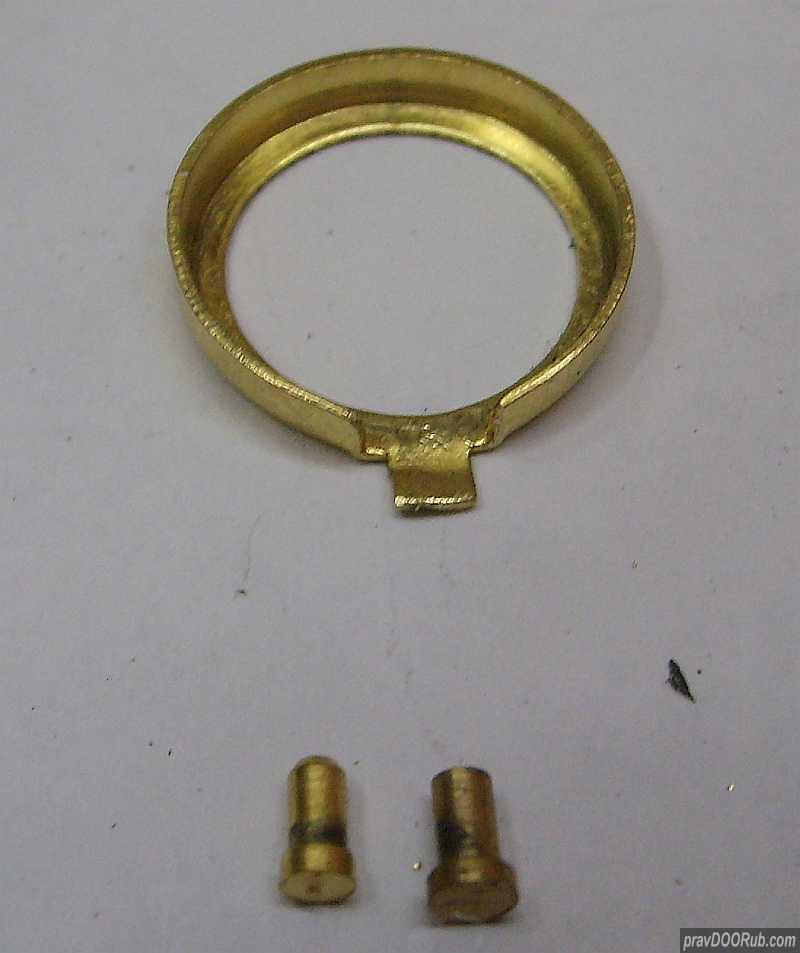

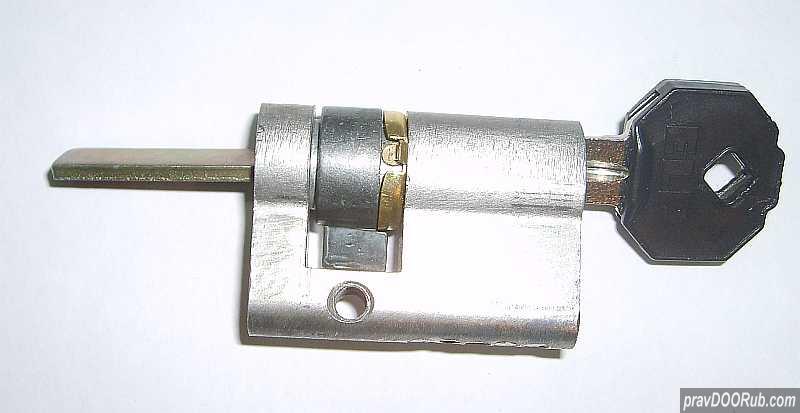

А вот такая стопорная шайба используется в цилидрах врезных замков "ELP"

Там два глухих отверстия,в которых вставляются эти "пиноподобные" штифты,которым не даёт выпасть из своих гнёзд эта шайба-колпачёк.

Всё это в сборе выполняет обычную функцию стопорного кольца:исключить вынимание сердечника из цилиндрового механизма.
С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

30 октября, 2010г., 21:45 #2 Последнее редактирование: 30 октября, 2010г., 23:36 от дмитрий нн
сергей,поделитесь,чем обжимаете стопорные шайбы после сборки-разборки цмс
то что не существует,не ломается (сергей королев)

Aquarius

Цитата: дмитрий нн от 30 октября, 2010г., 21:45
сергей,поделитесь,чем обжимаете стопорные шайбы после сборки-разборки цмс

А там всё просто на самом деле...даже особо и не задумываюсь над этим,обжимаю и всё...,автоматизм за годы выработался :--[
После этого вопроса задумался... :) В следующий раз,при очередной подобной работе заострю на это "фотовнимание" ;)
А если вкратце,то с помощью обычных надфилей и/или отвертки,например... ;) :)
С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

на  картинке в катологе видел (непомню точно где )специнструмент для данной операции вот и хотелось его в руках повертеть или что-то подобное сделать.подручним инструментом у меня как-то не очень получается
то что не существует,не ломается (сергей королев)

keys777

Цитата: дмитрий нн от 31 октября, 2010г., 22:07
на  картинке в катологе видел (непомню точно где )специнструмент для данной операции вот и хотелось его в руках повертеть или что-то подобное сделать.подручним инструментом у меня как-то не очень получается

Так такой инструмент наверно сделать можно сняв лишний металл с изогнутых тонкогубцев...


Aquarius

Цитата: keys777 от 01 ноября, 2010г., 09:43
Так такой инструмент наверно сделать можно сняв лишний металл с изогнутых тонкогубцев...


Вот есть готовые уже:

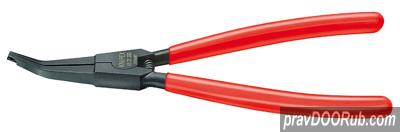

KN-4521200 Клещи монтажные Knipex

Цена с НДС: 2109.84 руб. :D

Технические атрибуты
No.   45 21 200
EAN    4003773031208
Головка    вороненая
Ручки    с пластмассовыми чехлами
   200    mm
   186    g

Описание
для монтажа пружинных и стопорных колец, не имеющих отверстий для установки щипцов
для стопорения валов
с раскрывающей пружиной
хромованадиевая электросталь, кованая, закаленная в масле
Модель:
отогнутые губки с центровкой
для колец пружинных стандартных от d 12,0 мм, например, при монтаже шарнирных валов в коробке передач автомобиля.
Минимальное отверстие колец 2,2 мм (с)
зы:каких там только щипцов нет! аж глаза загорелись,вот только ценник не гуманный :)
С уважением Сергей.
www.dvernoydoktor.ru

vitali

  А я вот с такими работаю...


   То что справа я еще в Португалии покупал.Сталь отличная.Заплатил 8 евро.Второй покупал
уже в Москве.К нему еще идет сменная насадка с носиками под углом.
И все таки они открываются...

keys777

Цитата: Aquarius от 01 ноября, 2010г., 11:49
Вот есть готовые уже:

Цена с НДС: 2109.84 руб. :D


За такую сумму я надфилями обычные тонкогубцы доработаю...  :D Шучу конечно.... бормашинкой работы не больше чем на час...
