Адаптация замка под ключи "чужого" размера./Отчёт о работе с коментариями/

Автор Aquarius, 14 ноября, 2010г., 22:14

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



Aquarius

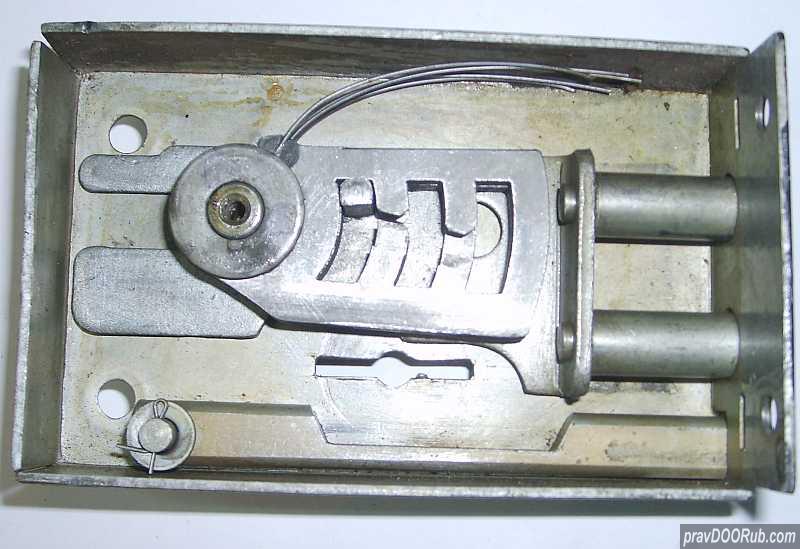

Была задача изготовить ключ вот к такому старому замочку,производства вроде бы г.Ростов


Только не спрашивайте зачем мы стали заниматься этим безобразием,вместо того,чтобы продать клиенту современный замок :D
Любовь к искусству и спортивный интерес,иногда важнее гонорара,соответствующего такой работе :--[
Дополнительная сложность заключалась в том,что заготовок с таким диаметром стержня и таким "размахом бородок" найти не удалось,а сроки поджимали...

Вообщем,если гора не идёт к Мухамеду...(с) тогда берём и дорабатываем/адаптируем замок под имеющиеся заготовки!  :)
Будем устанавливать на замочные скважины корпуса и крышки замка накладки с отверстием под ключ с меньшим диаметром стержня.

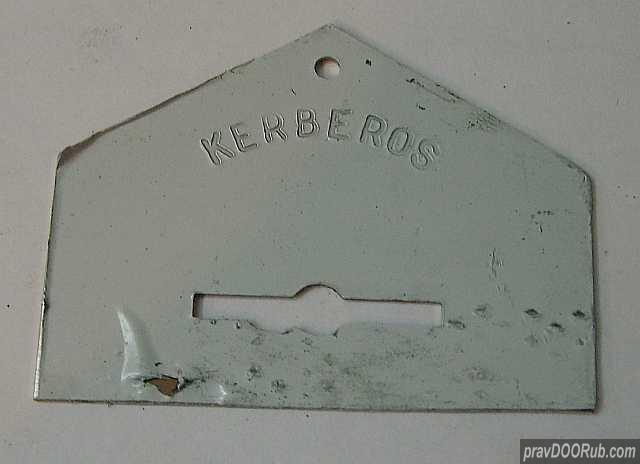

Да простят меня АГ и производители Кербероса...эх,начинаем кромсать! :D

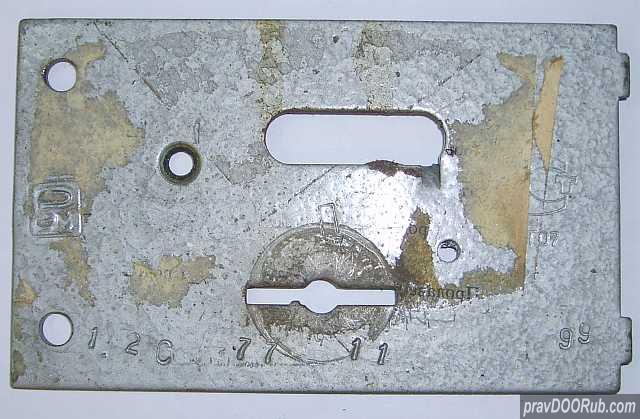

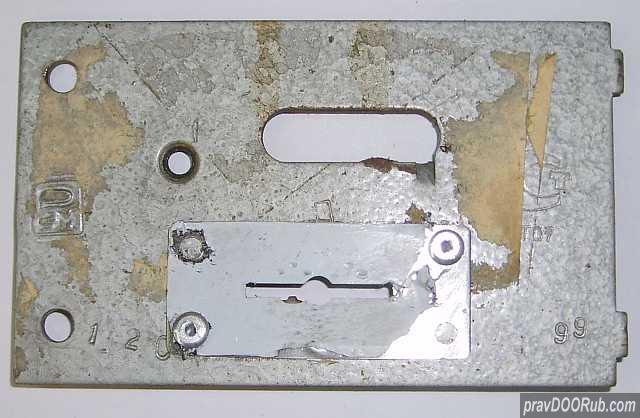

Вырезав,сверлим крышку замка и крепим накладку на вытяжных заклёпках:


Сразу скажу,что компановка внутренностей замка такова,что под крышкой есть приличный зазор до сувальд,как раз такой,чтобы торчащая в замок,обратная часть заклёпок,не мешала работе механизма.

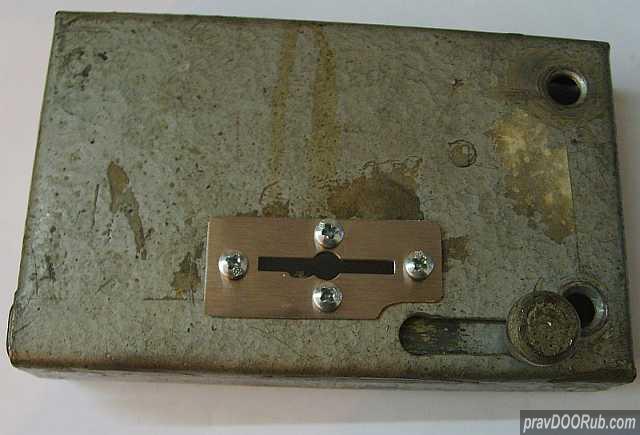

На самом корпусе замка,сверлим отверстия,нарезаем резьбу и крепим аналогичную накладку винтами:

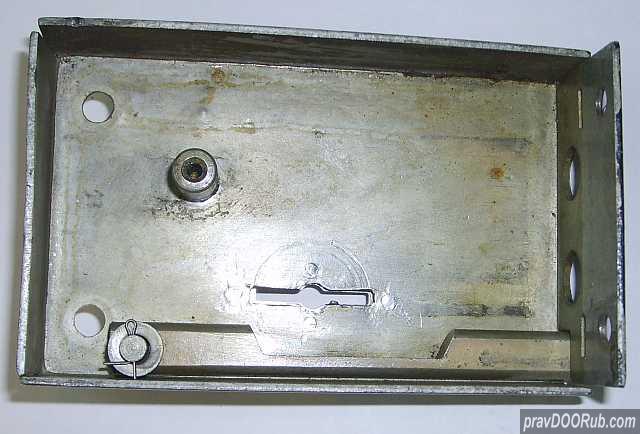

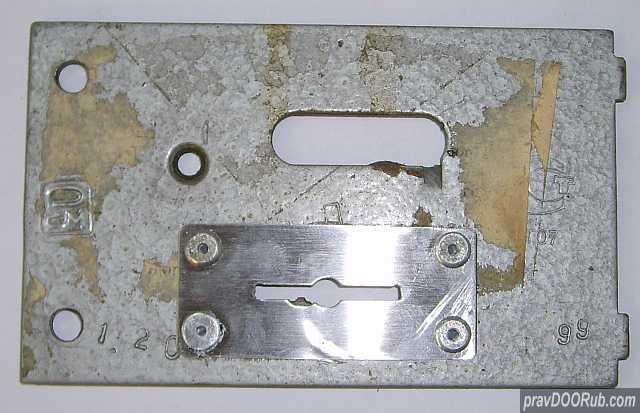

Но здесь уже ходит хвостовик,и по этому раклёпываем эти винты изнутри корпуса,чтобы они во-первых не откручивались,а во-вторых стали заподлицо с корпусом и не мешали движению механизма:

Затем пропиливаем надфилем в обеих накладках паз под выпуклую направляющую ключа(так как родной ключ должен быть с фрезерованными пазами-направляющими,и следовательно в замке имелись соответствующие им "выступы" в ключевых отверстиях).

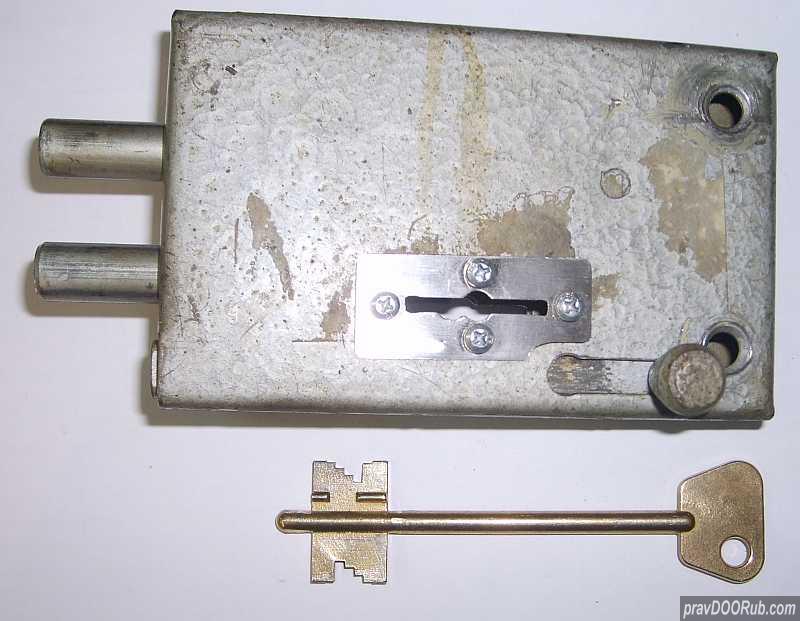

Вот готовый замок с восстановленным ключом из заготовки,которая по определению не предназначена для данного замка,но теперь замок адаптирован под такие заготовки. :)


С уважением Сергей.
www.dvernoydoktor.ru

Светлана

Сергей, а какой там был диаметр отверстия под ключ? Ростов-3 (d=6,8) не подошёл бы?

Aquarius

Цитата: Светлана от 15 ноября, 2010г., 01:29
Ростов-3 (d=6,8) не подошёл бы?

Да,Светлана,именно Ростов-3 и нужен был для этого замка :er: Но у нас они закончились и у наших местных оптовиков не было в наличии таких заготовок.Вот и пришлось мудрить ::)
зы:заодно облегчили хозяевам на будущее изготовление дубликатов:заготовки "старый Богатырь" почти всегда бывают в наличии,по сравнению с Ростовом-3 :cl:
С уважением Сергей.
www.dvernoydoktor.ru

АВС

Цитата: Aquarius от 14 ноября, 2010г., 22:14
Да простят меня АГ и производители Кербероса...эх,начинаем кромсать!

Толщина декорнакладки Кербероса - 0.7 мм , это крайне мало для опоры ключа. Если пружины "сильные", то на ключе скоро появится выработка. Я понимаю, что до отказа замка ещё далеко. Я бы нашёл корпус замка на выброс, но с приличными скважинами, и из него сделал бы новые опоры.  *Drink*
С уважением, Александр Сторожев.

Aquarius

Цитата: АВС от 15 ноября, 2010г., 10:46
Толщина декорнакладки Кербероса - 0.7 мм , это крайне мало для опоры ключа. Если пружины "сильные", то на ключе скоро появится выработка.

Да,тоже подумал о таком аспекте...тем более,что в данном случае,будет отсутствовать ещё одна,дополнительная опора ключа в дверной декоративной накладке под сувальдный ключ.Так как родная там с большим диаметром,чем эти новые ключи.Предположу,что при такой,на удивление мягкой работе замка,не смотря на казалось бы толстые пружины(возможно здесь удачное их расположение и форма...),а так же достаточный зазор в кодовом пазу,этот замочек ещё несколько лет проработает.А там глядишь и поменяем его...вместе с дверкой! :)
С уважением Сергей.
www.dvernoydoktor.ru
