"Регулируемый упор фалевой защёлки". Отдаю идею в добрые руки!

Автор АВС, 28 июня, 2011г., 07:06

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



АВС

В прошлом году я организовал на НФ аукцион по продаже своей идеи: «Регулируемый упор фалевой защёлки». Цель преследовалась старая как мир - попытаться заработать деньжат.

Аукцион состоялся, был и победитель. Идея понравилась, но внедрить её победителю, по причинам от него не зависящим, не удалось. По моим условиям вознаграждение выплачивалось только после внедрения и проверки идеи, так как не считал этичным брать деньги за то, что не проверено и не внедрено в жизнь.

Прошло время, и я решил  отказаться от идеи заработать на своей разработке. Понял, что внедрить что-то можно если ты сам выпускаешь двери , это мне не по силам. Может, кто и наберётся сил внедрить её в жизнь. Возможно, будет польза для дверного дела. Не вижу смысла в утаивании идеи, так как она банальна и проста как куриное яйцо.

Предистория простая.

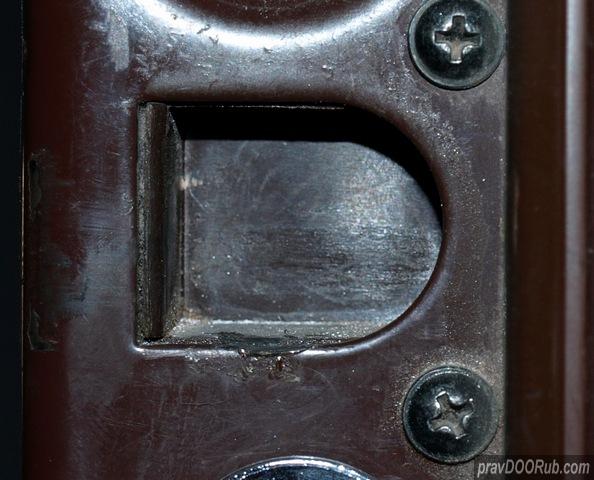

Не давала покоя мысль о ущербности российских дверей, в сравнении с подобными изделиями из Италии. Узел регулировки у итальянцев присутствует, эстетичный и работоспособный. «Удар» защёлки такого упора принимает на себя пластик. Это просто здорово: нет износа рабочей поверхности защёлки замка и запорного отверстия в дверной коробке. Это влияет на долговечность, как замка, так и двери. Есть недостаток у решения итальянцев - иногда винты крепления упора ослабевают...  Была задача сделать упор и без винтов.

Сервисники росс-дверей прекрасно меня поймут. Если собрать воедино фотки раздолбанных и распиленных запорных отверстий фалевой защёлки (зачастую весьма далёких от эстетики, особенно в кустарных дверях с профилем дверной коробки из прямоугольной трубы), да ещё показать что 90 процентов этих отверстий с острыми заусенцами, то становится ясно, что при всём уважении, росс-двери по этому узлу не выдерживают никакой критики.

Да, конечно, решение регулируемого упора есть, и первенец был из ОКБ Барк. Все остальные, как мог на свой лад попытался обойти патент Бориса Васильевича. Меня это решение не устраивало, так как при регулировке упора горизонтальная ось запорного, подвижного стакана изменяет своё положение по горизонтальной оси. А ригель защёлки замка всегда неподвижный, его горизонтальная ось на месте (правда регулировкой полотна с помощью шарниров можно и это победить) и в ходе регулировки горизонтальные оси защёлки и стакана могут не совпадать. Ну и конечно трение в паре ригель-стакан, то есть металл-металл.

Возможно это и не такой страшный недостаток, и в определённых условиях, а может даже и в большинстве случаев малозаметен. Но ничего не могу поделать с собой. Хочется идеала. Масла в огонь подлил один из вызовов на проблему с дверью одного из больших игроков нашего дверного рынка. Резиновое уплотнение по контуру двери (верх, низ, сторона замков), при закрывании оной, отдаёт свою упругость именно ригелю защёлки.

Усилие, требуемое для закрывания полотна и последующего нажатия на ручку для съёма полотна двери с защёлки, оказалось просто немыслимым и выходящим за все рамки приличия. Анализ качества установки МДБ показал, что установщики подняли стойку дверной коробки с запорной стороны двери, тем самым сместили запорное отверстие в коробке относительно ригеля защёлки замка.

Одно движение напильником и дверь стала закрываться сквозняком, а ручка нажиматься одним пальцем. Вот тогда я понял, что нахожусь на верном пути и ригель защёлки должен быть нагружен строго по горизонтальной оси, не выше, не ниже. Что, кстати и сделано у итальянцев.

Теперь о самой идее.
Как всегда рождению идеи способствовали совершенно неподходящие предметы: пульт телевизора и графин.

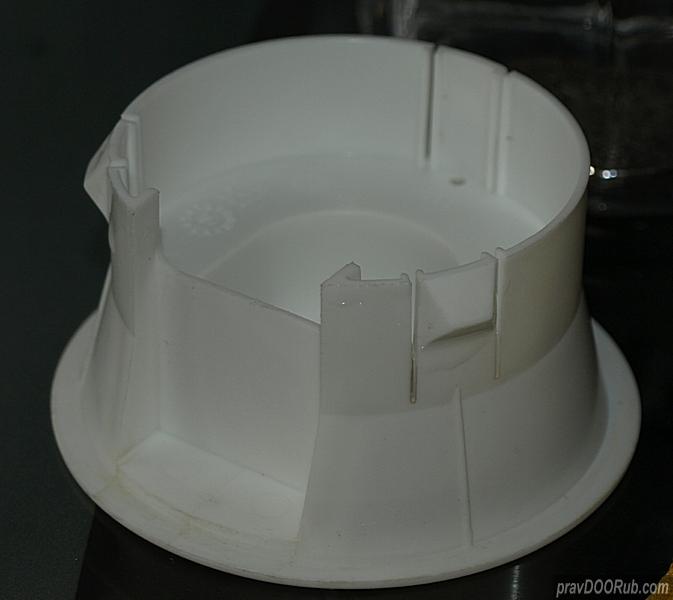

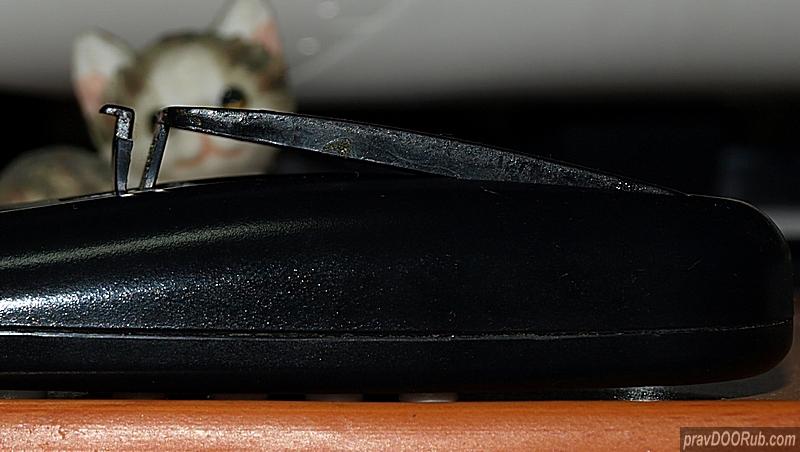

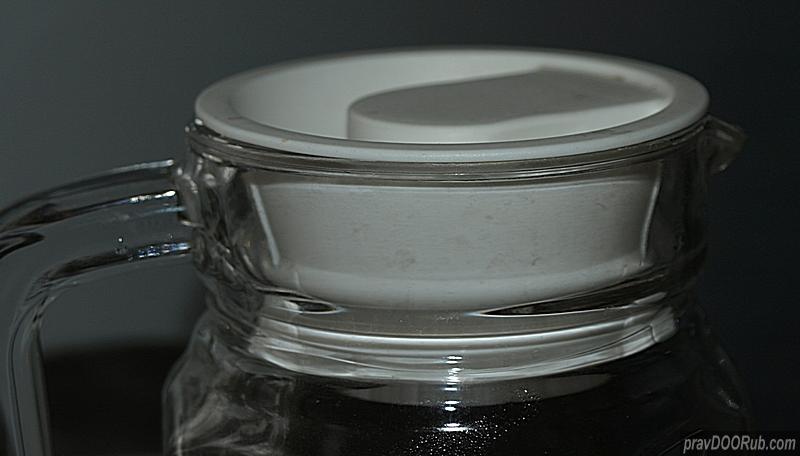

При замене батареек в пульте меня заинтересовала защёлка крышки отсека . А когда я наливал в графин воду и начал устанавливать крышку (тоже на защёлках!), меня и озарило. Вот она идея !

В профиле дверной коробки формируется отверстие заданной формы. В это отверстие лёгким ударом молотка устанавливается пластиковый упор. Упор имеет стенки (по горизонтальной оси) разной толщины. Простым переворотом упора достигается регулировка положения защёлки. Держится упор в отверстии коробки за счёт упругих защёлок. Внешний буртик упора имеет заданную коническую форму для комфортного захода ригеля защёлки при закрывании полотна двери. Сделан упор из твёрдого пластика.

Если заказать одну пресс-форму, на несколько типоразмеров защёлок, то можно перекрыть от 1 до 6 мм. А больше и не надо. Конструкцию упора можно сделать разнообразной, на выбор, а также двух и 4-стороннюю (но это зависит от схемы двери и применяемых замков). Как с глухим дном, так и с пространственным, чтобы можно было еще, и снимать доли миллиметра пластика при необходимости.
Я бы сделал отдельно защёлку и отдельно замки.

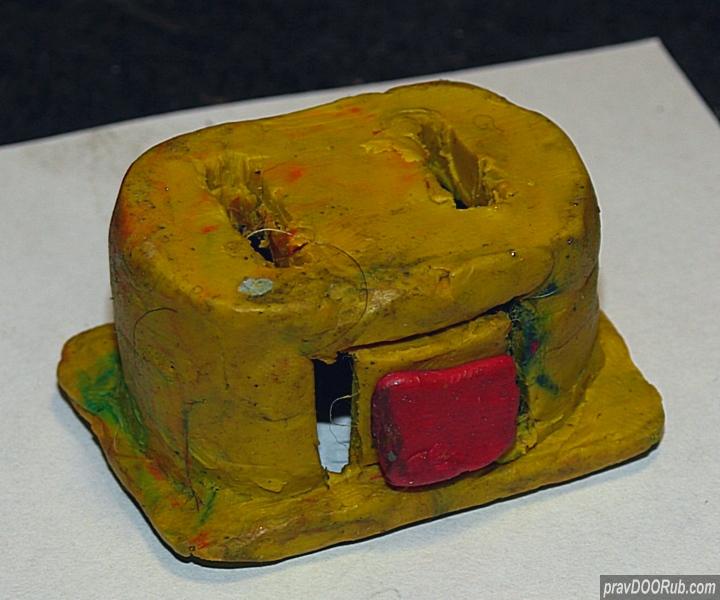

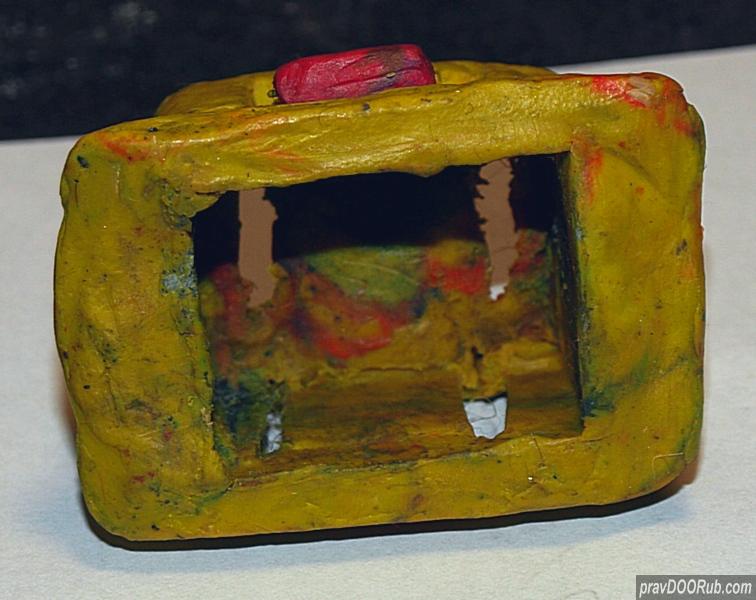

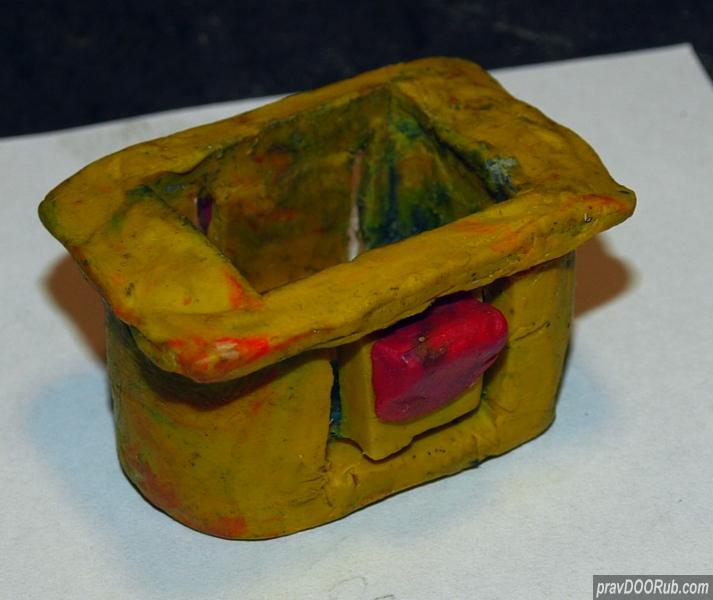

Перед вами модель упора из пластилина.


Не скрою, пытался узнать цену изготовления пресс-формы в России. Был в шоке. Очень хотелось позвонить в Китай, и я теперь очень понимаю тех, кто размещает там заказы.

В общем, дарю идею желающим безвозмездно!!!

Всё что требовалось, но мой взгляд достигнуто: эстетика, удобство замены, простейшая регулировка переворотом упора, применение под любую форму ригеля защёлки, долговечность замка и двери.




С уважением, Александр Сторожев.
