Металлические двери.Способы установки вертикальных тяг при количестве замков>1

Автор Aquarius, 10 ноября, 2010г., 15:02

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



Aquarius

Предлагаю в этой теме поговорить о способах и вариантах установки тяг вертикального запирания,если на двери присутствует больше чем один замок.Фото различных вариантов,как и замков,так и "дверных" решений приветствуются! *Drink*
  Производителям дверей приходится решать задачи:как обойти "мешающийся второй замок"...
Начну,как обычно с замков,так как производители(нормальные) замков,так же думают об этом аспекте.
Первое,что приходит в голову,это применение двухсистемного замка с тягами,вместо двух.Все плюсы и минусы этого решения предлагается обсуждать в другой теме(по-моему keys777 открывал такую тему)

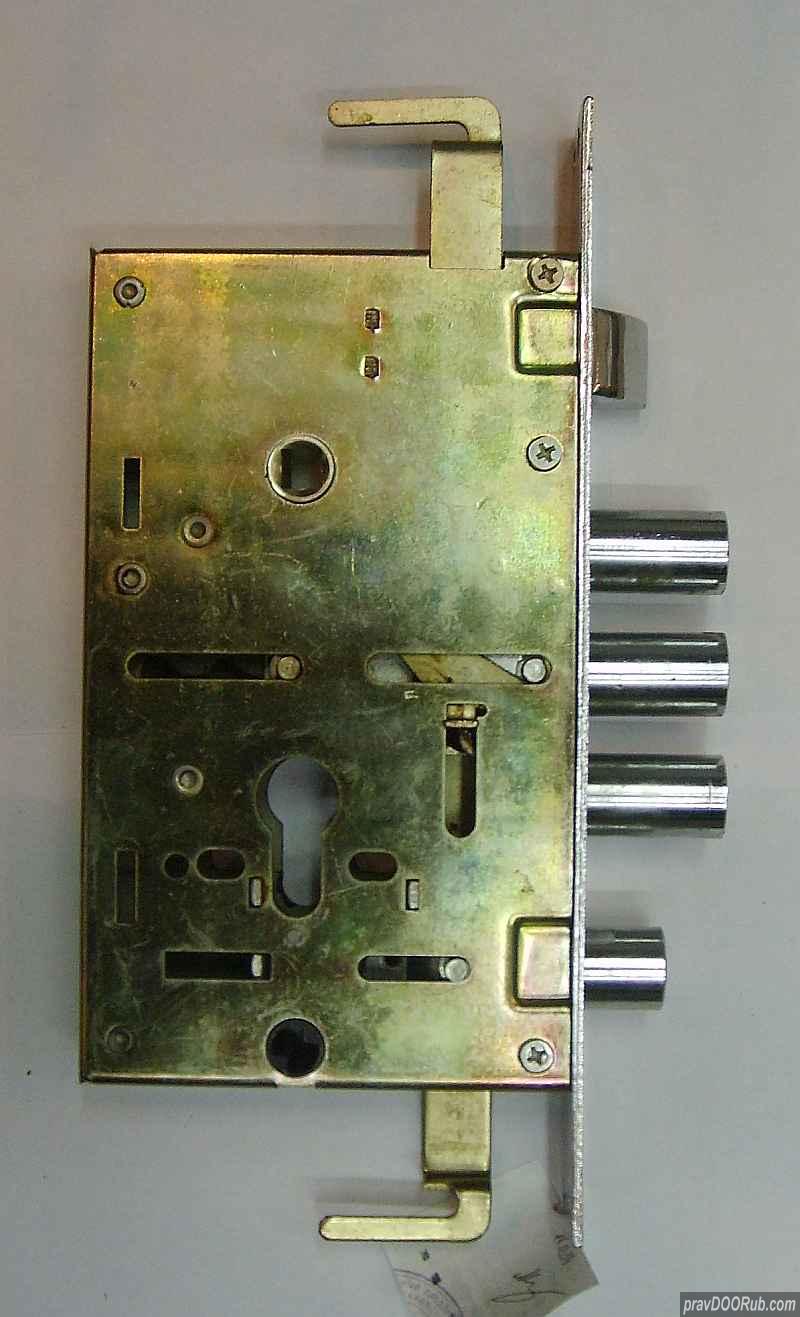

Второе:применение "гнутых" выходов под тяги,чтобы перевести их ход в другую плоскость и тем самым обойти второй замок(врезка замков не по одной линии-близкое решение из той же "оперы")

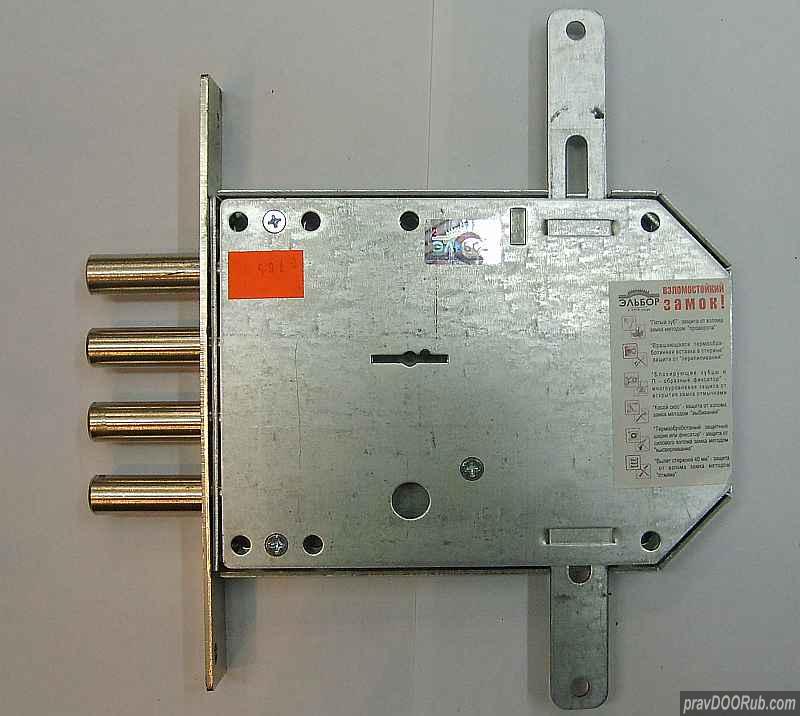

Третье:замки с удлинённым корпусом и соответсвенно увеличенным расстоянием до тяг:

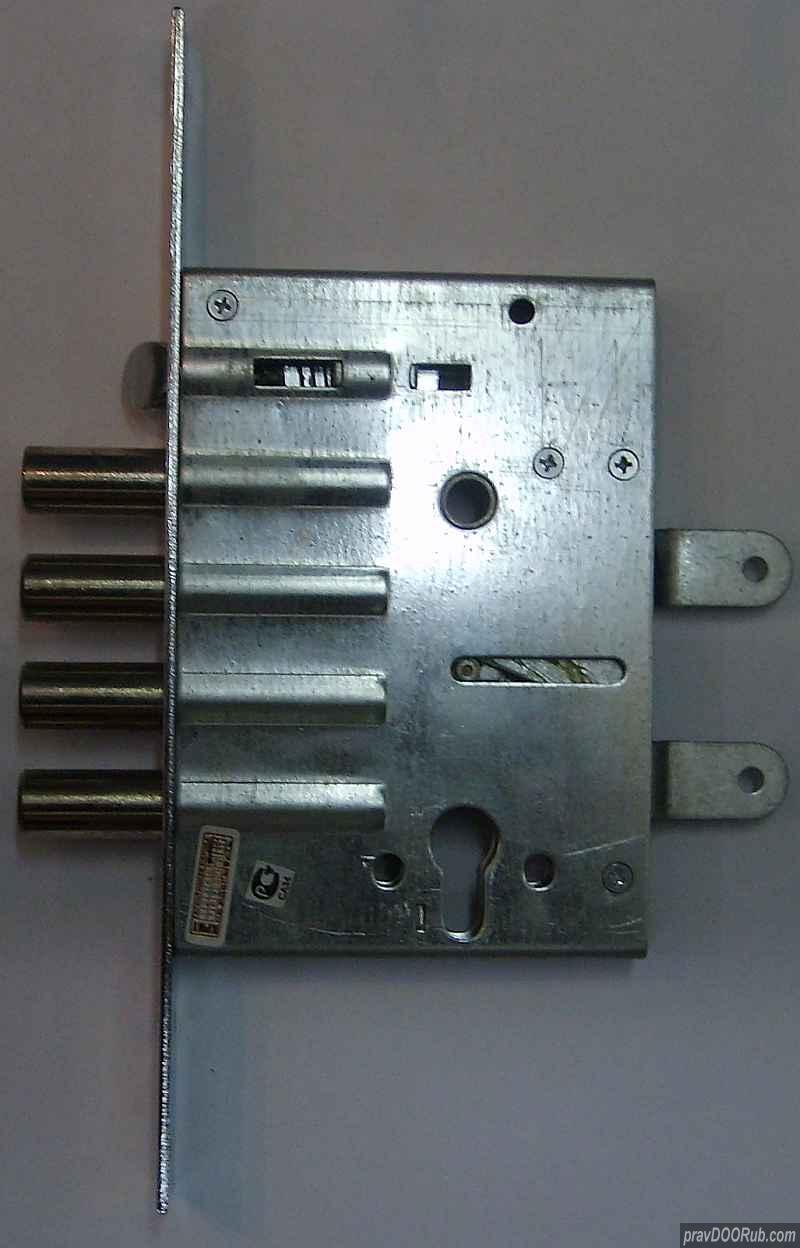

Или вообще перевод выходов под тяги на заднюю часть замка:



С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

нет ничего лучше,чем расположенный привод на одной оси,в противном случае чревато последствиями
то что не существует,не ломается (сергей королев)

Aquarius

Цитата: дмитрий нн от 10 ноября, 2010г., 21:38
нет ничего лучше,чем расположенный привод на одной оси,в противном случае чревато последствиями

Верхняя тяга сломалась?
зы:это меттэмовские тяги на фотке?
С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

дверь непонятного производства.в связи с сильным затиранием(точнее непоподанием)обломилась тяга .сложилось впечатление что ее неоднократно гнули подгоняя под замок
то что не существует,не ломается (сергей королев)

Dr_Bormental

Цитата: дмитрий нн от 10 ноября, 2010г., 21:38
нет ничего лучше,чем расположенный привод на одной оси,в противном случае чревато последствиями
До сих пор еще достаточно людей, которые в принципе боятся вертикального привода. Идиотское крепление нижней тяги принесло много хлопот владельцам.

Это к тому, что не надо доводить ситуацию до крайности.
Если кто-то убого сделал дверь, то это не значит, что само решение не правильное.

keys777

Меня новосибирский менталитет веселит... Я так понял тут нормальное явление когда после снятия замка из двери выкидывают тяги вертикального запирания мотивируя это их ненужностью и лишней нагрузкой на замок, а по факту просто лень их на место устанавливать. Устанавливать тяги на врезной замок действительно не самое легкое занятие, но оно решаемое поэтому мне лично совесть не позволяет их не устанавливать...  Хотя я не знаю сколько бы я потратил времени если бы в одиночку водружал тяги у замка к которому они крепились на гайках, с хозяином конечно попроще было, но все равно упускали ригели...

Aquarius

Цитата: keys777 от 10 ноября, 2010г., 23:13
... когда после снятия замка из двери выкидывают тяги вертикального запирания мотивируя это их ненужностью и лишней нагрузкой на замок...

А может это и обосновано,в некоторых случаях...?
С уважением Сергей.
www.dvernoydoktor.ru

Aquarius

А уважаемый Борис Васильевич,наверняка бы отдал голос за интегрированную систему запирания. *Thumbs up* Это позволило бы забыть о таких дверных "детских болячках",как проблемы с тягами...Но,это пока недалёкое будущее,а какие ещё решения,используются в металлических дверях в настоящем времени...? ;)
С уважением Сергей.
www.dvernoydoktor.ru

Maxim


Aquarius

Цитата: Maxim от 12 ноября, 2010г., 23:01
Верхняя тяга - к верхнему замку, нижняя тяга - к нижнему.

Да Максим,хорошее решение! *Thumbs up* Соответственно нужно чтобы оба замка имели приводы под тяги...
С уважением Сергей.
www.dvernoydoktor.ru

Aquarius

Цитата: дмитрий нн от 10 ноября, 2010г., 21:38
нет ничего лучше,чем расположенный привод на одной оси,в противном случае чревато последствиями

Это ведь Гардиановская дверь на фотке?
Недавно разбирал такую старенькую дверку...Верхняя тяга точно такой же конфигурации(изогнута,чтобы обойти верхний замок ЗВ 3201).Это что,такое "фирменное" решение Гардиана,для своих дверей,или они теперь делают как-то по-другому?
С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

нет не гардиан.это 100 процентов.нет усиления, ребра з-образные и еще пара-тройка мелочей.большая вероятность что-то из раннего производства завода гранд(мое мнение,судя по коду установлена муравьевым).сейчас гардиан делает по разному ,чаще всего встречаются тяги вп из трубы
то что не существует,не ломается (сергей королев)

Aquarius

Цитата: дмитрий нн от 24 ноября, 2010г., 22:25
...сейчас гардиан делает по разному ,чаще всего встречаются тяги вп из трубы

А как гардиан сейчас выполняет "обход" верхнего замка? /беру ту же ситуацию:верхний замок ЗВ 3201 гардиан,нижний-ЗВ 52.771 Моттура/
С уважением Сергей.
www.dvernoydoktor.ru

дмитрий нн

тяга стоит не напрямую ,а со смещением. фото нет (почему то?)нашел фото нечто похожее правда с другим замком
то что не существует,не ломается (сергей королев)

Aquarius

Цитата: дмитрий нн от 24 ноября, 2010г., 23:49
тяга стоит не напрямую ,а со смещением. фото нет (почему то?)нашел фото нечто похожее правда с другим замком

Да,по фото получается,что обход второго замка осуществляется как бы по его толщине? тяга проходит по "проекции" на корпус замка?
С уважением Сергей.
www.dvernoydoktor.ru
