Конструкция цилиндра Mottura C28

Автор keys777, 06 июля, 2010г., 21:50

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



keys777

06 июля, 2010г., 21:50 Последнее редактирование: 02 декабря, 2010г., 00:49 от keys777

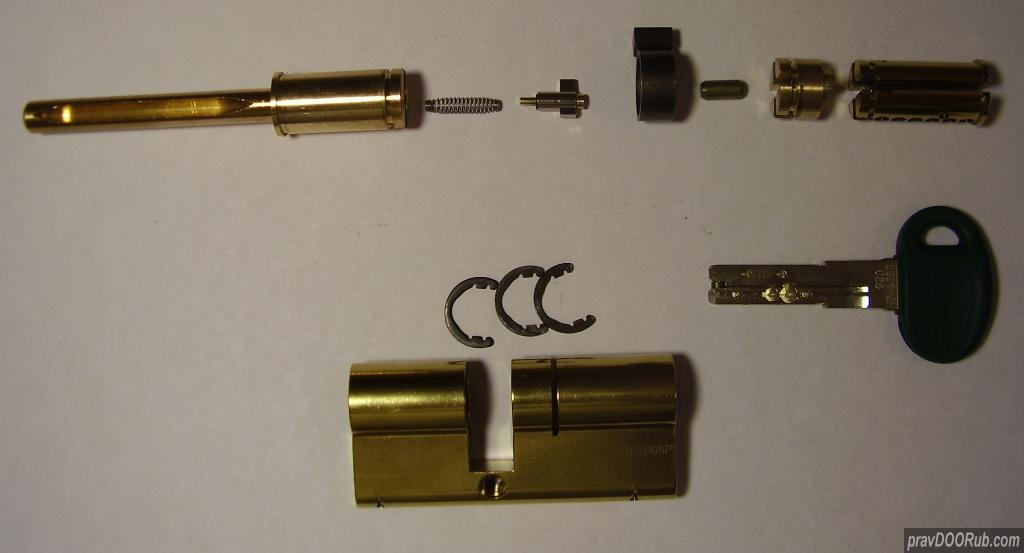

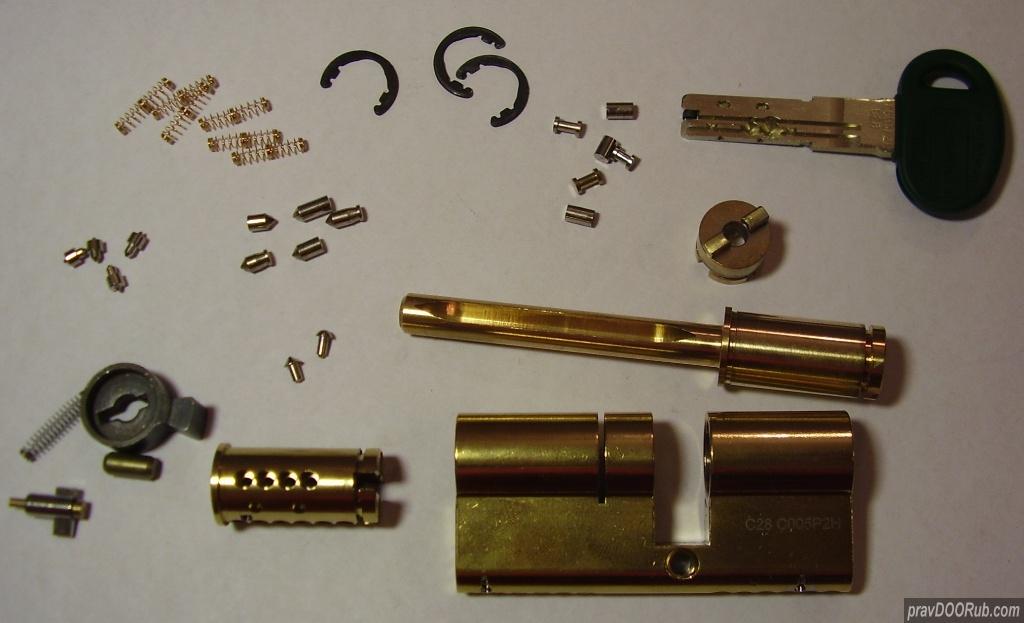

Вот во, что превратился в моих руках этот цилиндр...  :D



Aquarius

Цитата: keys777 от 06 июля, 2010г., 21:50
Вот во, что превратился в моих руках этот цилиндр...  :D



Сергей,а там опорных пинов 6 штук что ли...?  :cs:
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 06 июля, 2010г., 22:38
Сергей,а там опорных пинов 6 штук что ли...?  :cs:

Угу...  :D Видимо нарезать дубликаты ключей приходилось и отсюда вопрос? Делаете их?

keys777

Продолжаем разговор...

Приятно видеть, что в цилиндре Mottura Champion 28 также как и в итальянском цилиндре Cisa RS3 S >>>все, что должно было работать работает.   :)

Интерактивный элемент (колечко на ключе) действительно работает. Я собрал цилиндр только с системой опознования интерактивного элемента и она стопорит сердечник пока не будет вставлен ключ с колечком. Принцип работы частично схож с интерактивным элементом цилиндра Cisa RS3 S. Снизу под колечком расположена классическая пара пинов + пружина. Сверху над кольцом пин грибовидной формы опирающийся своей полусферой на внутреннию поверхность цилиндра. Когда ключ вставляется в замок то этот пин выталкивает колечко за габариты ключа и оно в свою очередь выталкивает ключевой пин пары расположенной под ним. Соответственно ключевой пин выставляет опорный пин на линию сдвига сердечника относительно корпуса и сердечник можно поворачивать...

Пины контроля профиля в количестве 4 штуки примыкают к заготовке с боку (2 шт.) и сверху (2 шт.). Эти пины также выполняют свою функцию т. к. я переставлял их в отверстия где на ключе нет лунок и цилиндр переставал окрываться... Работают они следующим образом. Под каждый из этих рядов пинов контроля профиля (боковой и верхний) на внутренней поверхности корпуса цилиндра изготовлена канавка которая позволяет ключу свободно заходить в замок выталкивая пины контроля профиля в канавку. Но как только сердечник начинает поворачиваться пины или упираются в лунки в ключе или если таковых нет то стопорят сердечник... К сожалению, защитной функции против вскрытия отмычками данные пины не несут...

Фотографии будут позже как только в фотоаппарате заведутся батарейки.  :)

Aquarius

Цитата: keys777 от 06 июля, 2010г., 22:47
... Делаете их?

К сожалению такие ключи приносят не часто,но вроде бы особых хитростей при дублировании тут нет.
С уважением Сергей.
www.dvernoydoktor.ru

vitali

Цитата: keys777 от 06 июля, 2010г., 22:47
Угу...  :D Видимо нарезать дубликаты ключей приходилось и отсюда вопрос? Делаете их?

  Такие делаю без проблем.И в продаже есть все номера заготовок.
И все таки они открываются...

keys777

Цитата: vitali от 09 июля, 2010г., 00:17
  Такие делаю без проблем.И в продаже есть все номера заготовок.

Понятно... Собственно и интересовало нет ли проблем с заготовками..

keys777

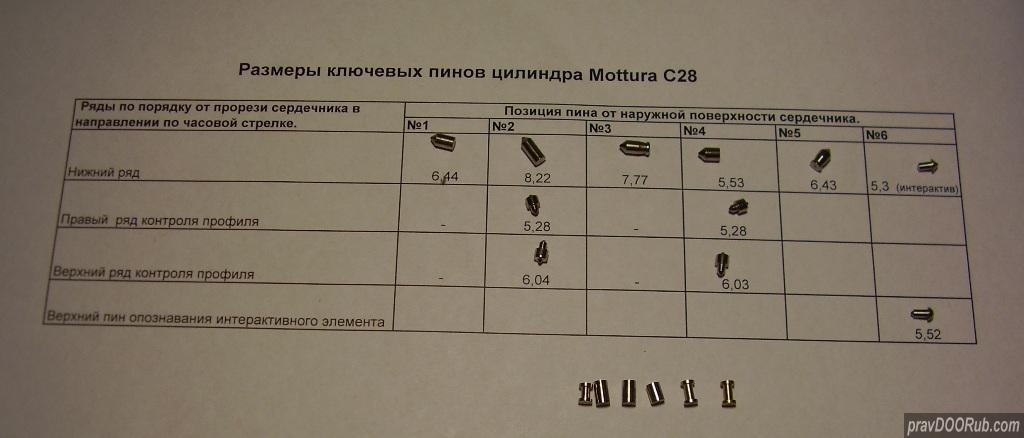

Ключевые и опорные пины.

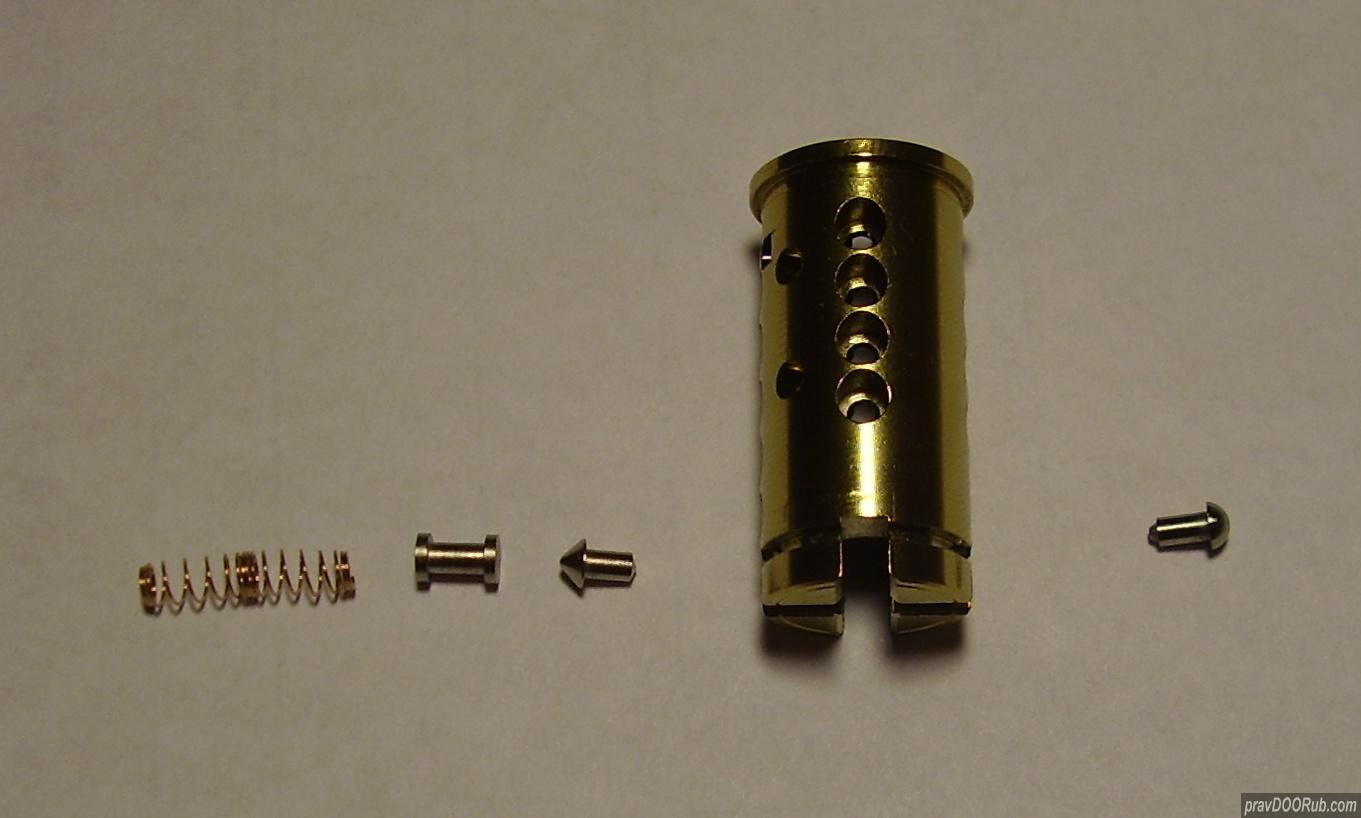

Фотографии конструкции  системы опознования интерактивного элемента на ключах цилиндра Mottura Champion 28






keys777

Ну и наконец видимо последние фотографии по этому цилиндру...  :)

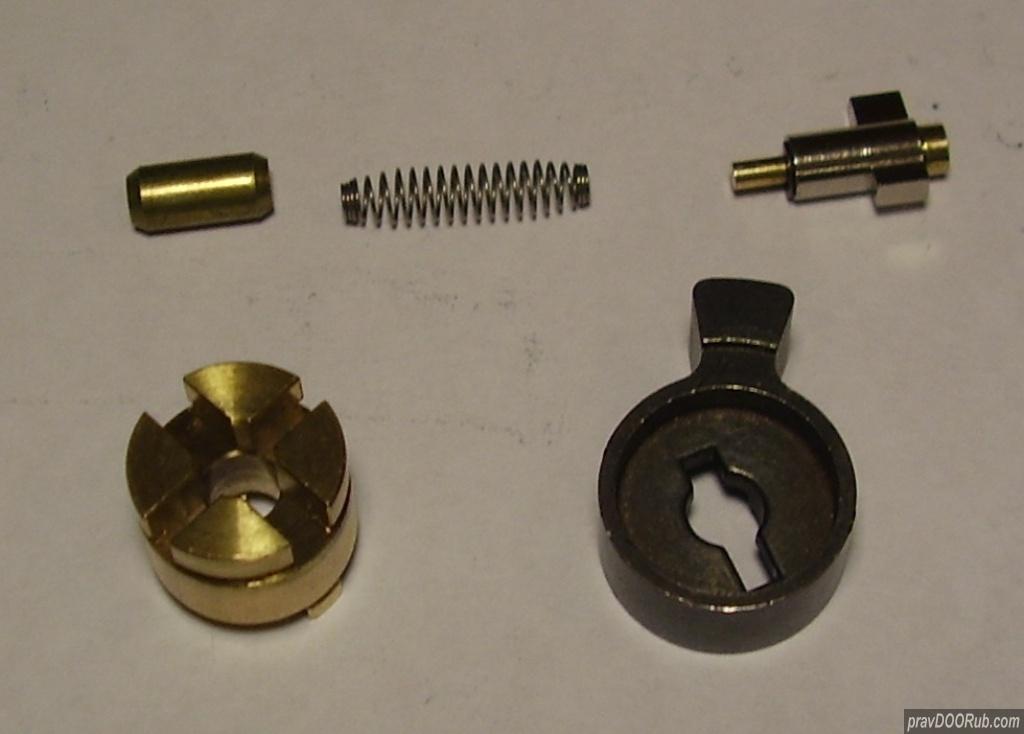

Направление сборки механизма привода к кулачку.

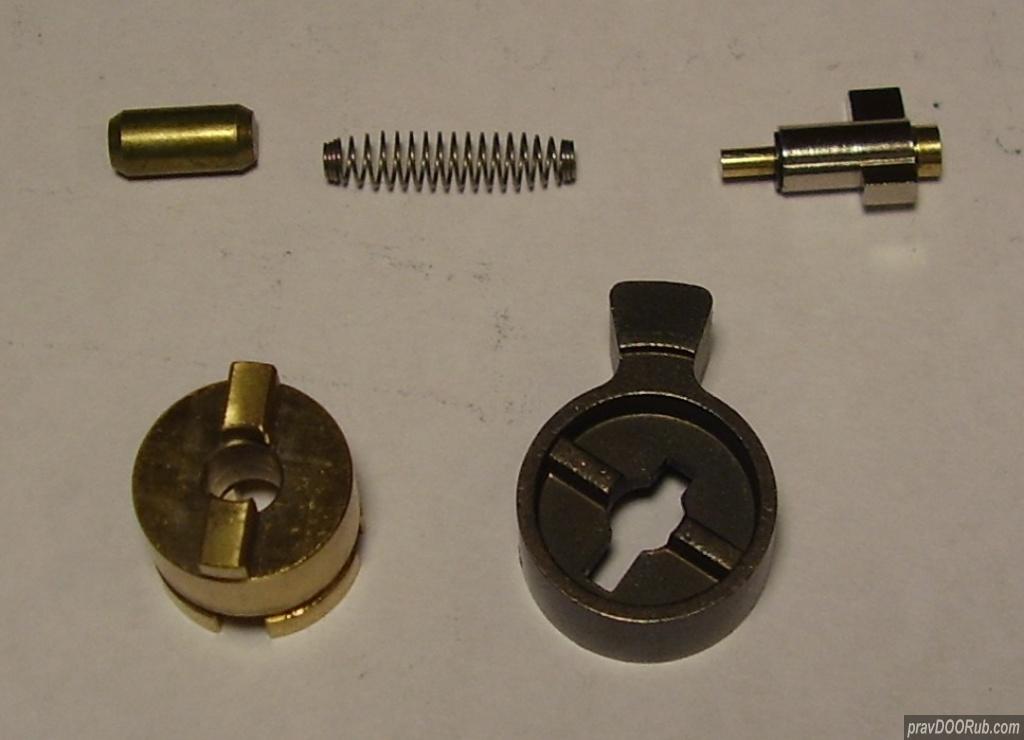

Детали привода крупный план.

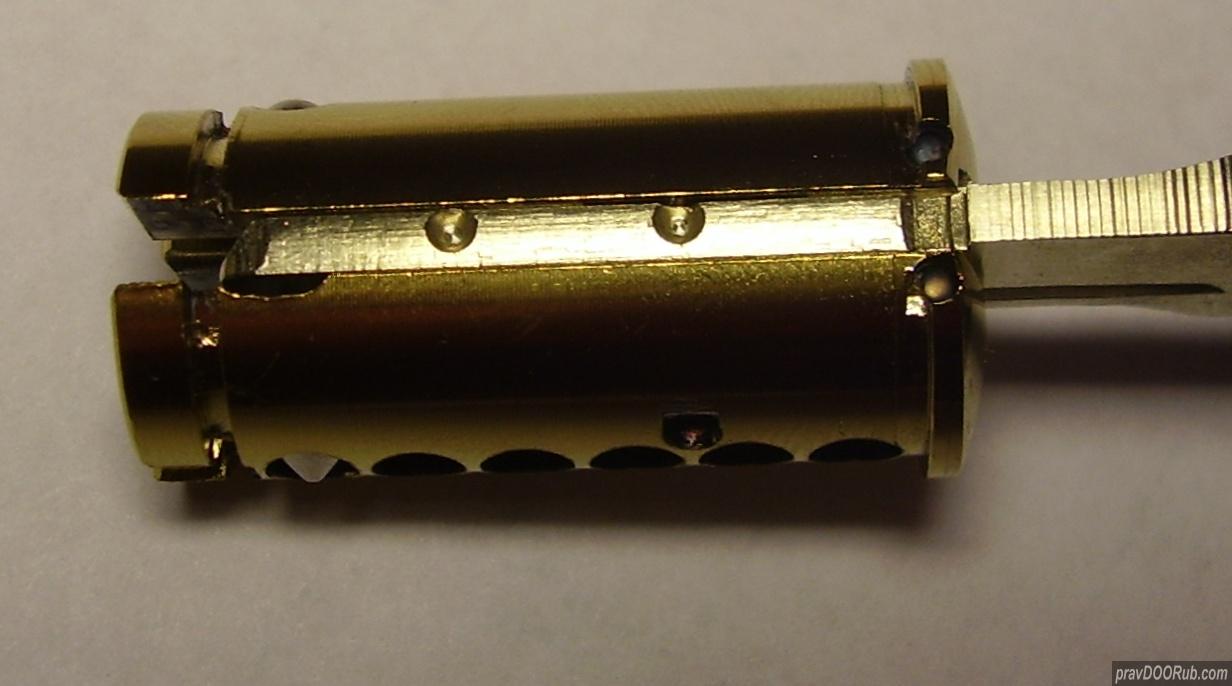

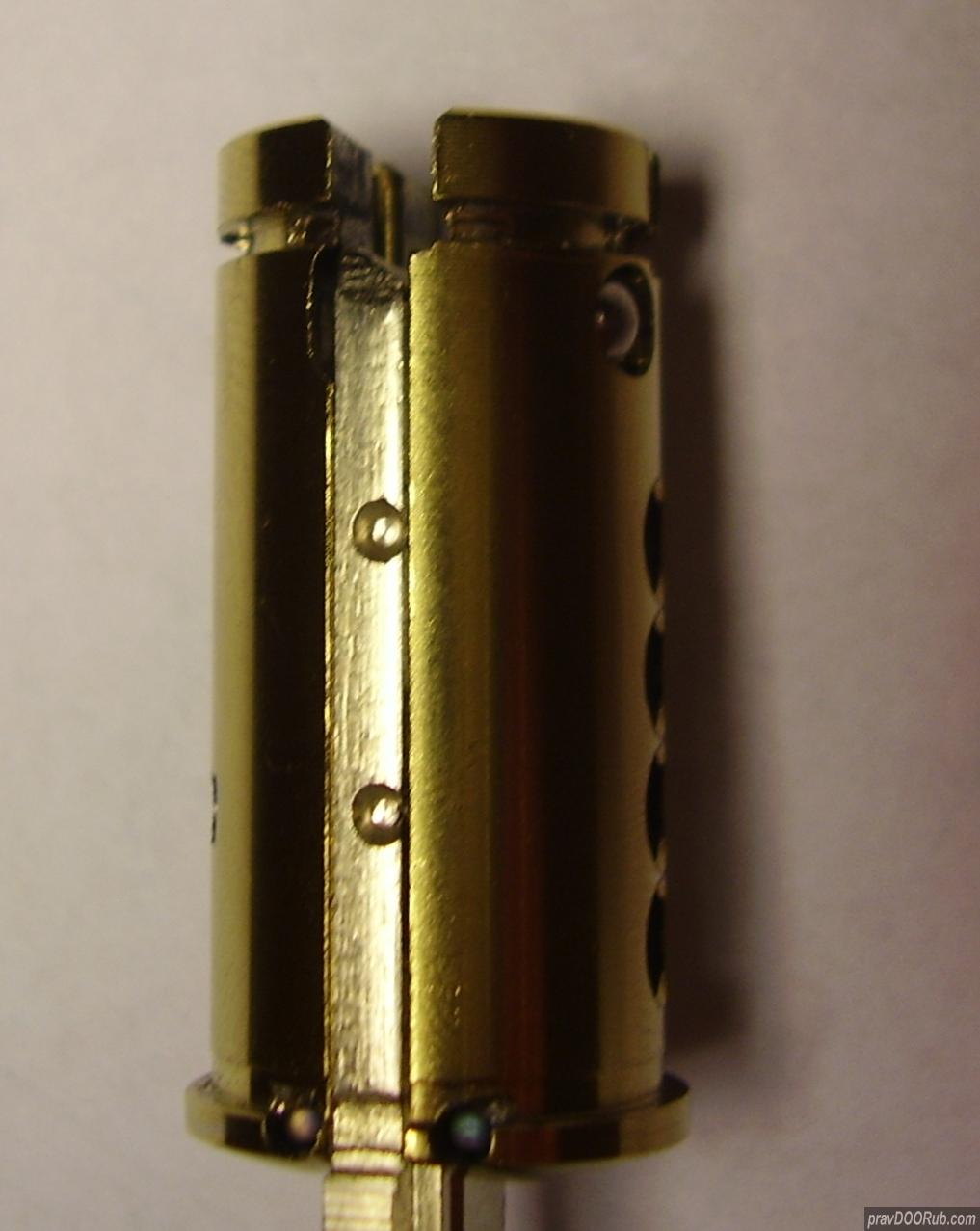

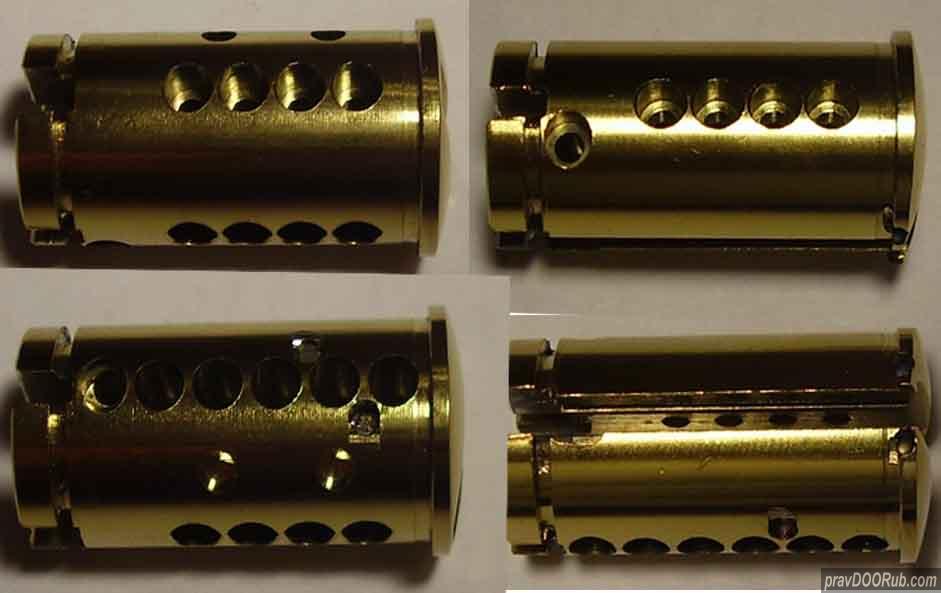

Сердечник (плаг) 4 стороны. Обратите внимание на запрессованные в сердечник штифты служащие защитой от сверления.

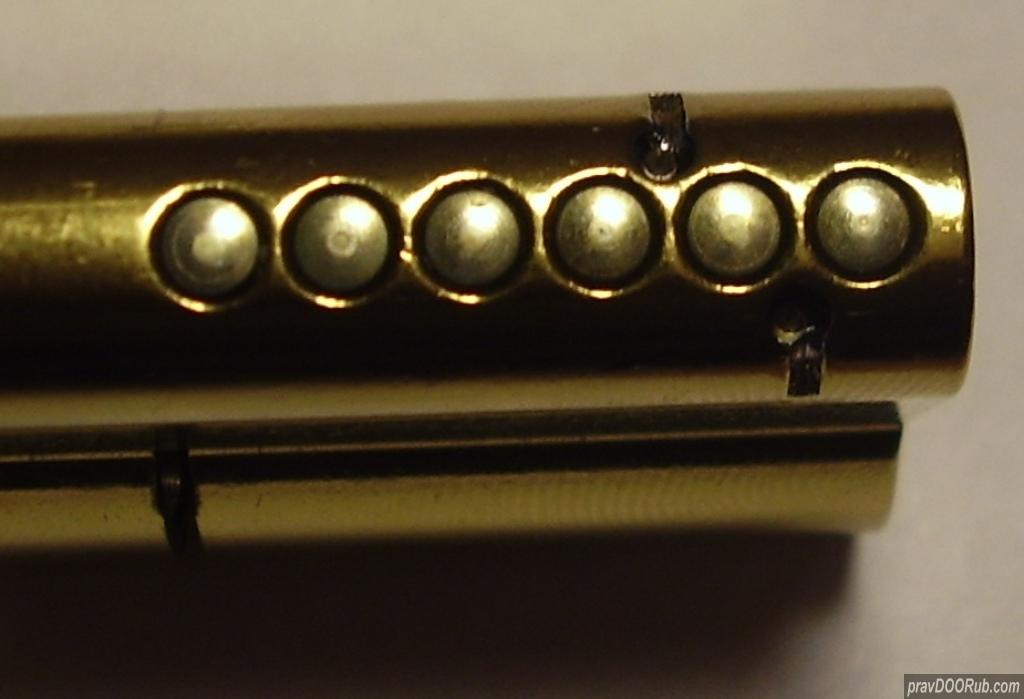

В корпус цилиндра также запрессованы штифты от сверления.



pam

Сергей, спасибо.
В цилиндре явственно проглядывают родовые черты прародителя :) Забавно, что в MOTTURA почти реализована модульная система - только корпус цельный, а плаг - наборный, универсальный под любую длину.

Aquarius

Цитата: pam от 26 июля, 2010г., 11:22

В цилиндре явственно проглядывают родовые черты прародителя :)

А кто прародитель? Mottura сплагиатили у кого-то конструкцию? :cs:
С уважением Сергей.
www.dvernoydoktor.ru

pam

Цитата: Aquarius от 26 июля, 2010г., 11:36
А кто прародитель? Mottura сплагиатили у кого-то конструкцию? :cs:

EVVA - MOTTURA была какое-то время дистрибьютором EVVA в Италии. Насчет "сплагиатила" - вряд ли, и та, и другая фирмы слишком серьезные и приличные, чтобы плагиатить. Думаю, что или решение незапатентованное (да и довольно очевидное), или договорились как-то.

keys777

Решил добавить еще полезную информацию.
Отверстие в корпусе диаметром 14,07 мм. Диаметр сердечника 13,94 мм. Получается ширина линии разъема примерно 0,065 мм. Со стороны линии разъема ключевые пины имеют округлую поверхность измерить размер которой у меня тех. возможности нет... Опорные пины ярко выраженных фасок и округлых поверхностей способных расширить реальную линию разъема не имеют...
