Конструкция цилиндра Mottura Champion 38

Автор keys777, 30 июля, 2010г., 22:54

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



keys777

30 июля, 2010г., 22:54 Последнее редактирование: 15 марта, 2011г., 10:00 от keys777

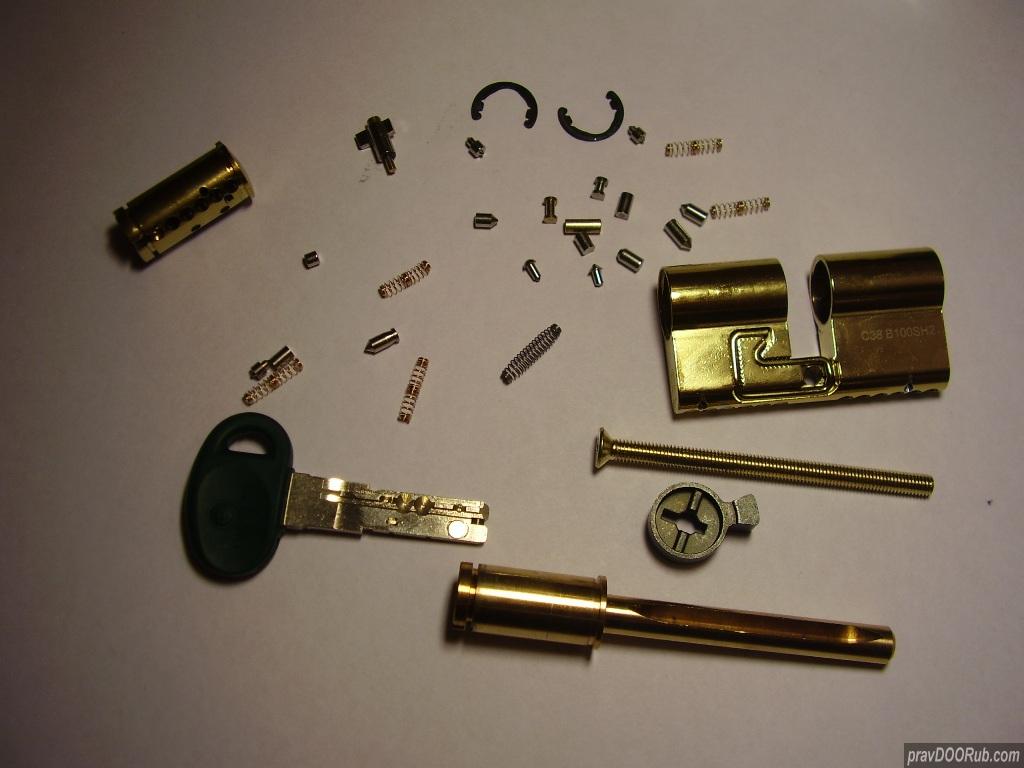

Ну вот собственно и цилиндр собственной персоной...  :)
Я когда осматривал цилиндр даже сначала решил, что под Mottura C28 и  Mottura C38 идут одинаковые сердечники, но потом заметил, что профили скважины имеют незначительную разницу в размерах. В результате ключ C28 в скважину C38 залазит, а вот ключ C38 в скважину C28 уже не влазит...


vitali

И все таки они открываются...

keys777

Цитата: vitali от 31 июля, 2010г., 00:14
  Данная моттура имеет 8 видов профилей.

В смысле прям C38 или на всю линейку Champion 8 профилей?

keys777

15 августа, 2010г., 20:45 #3 Последнее редактирование: 15 августа, 2010г., 20:46 от keys777
Ну и наконец-то еще фотографии...  :)

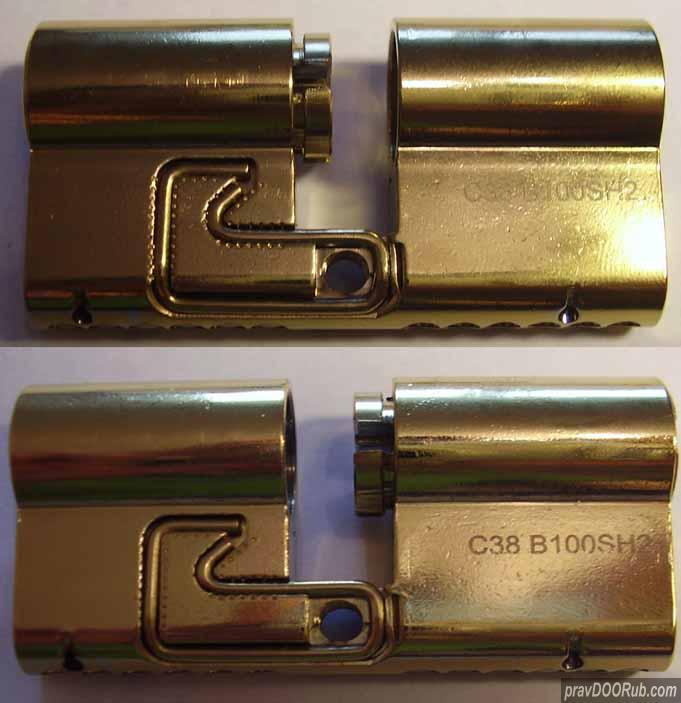

Уникальная (я не видел больше подобного решения поэтому она на мой взгляд уникальная) защита цилиндров Mottura в виде проволочной петли недающей извлечь половину цилиндра после перелома пополам.

Как видно из фотографии с разных сторон цилиндра петли лежат по разному как бы по диагонали через винт цилиндра...

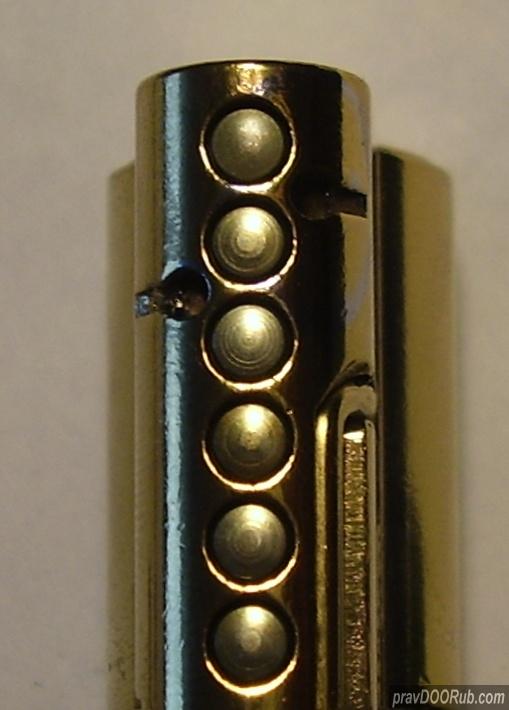

На следующей фотографии показаны запресованные в корпус штифты против высверливания механизма...

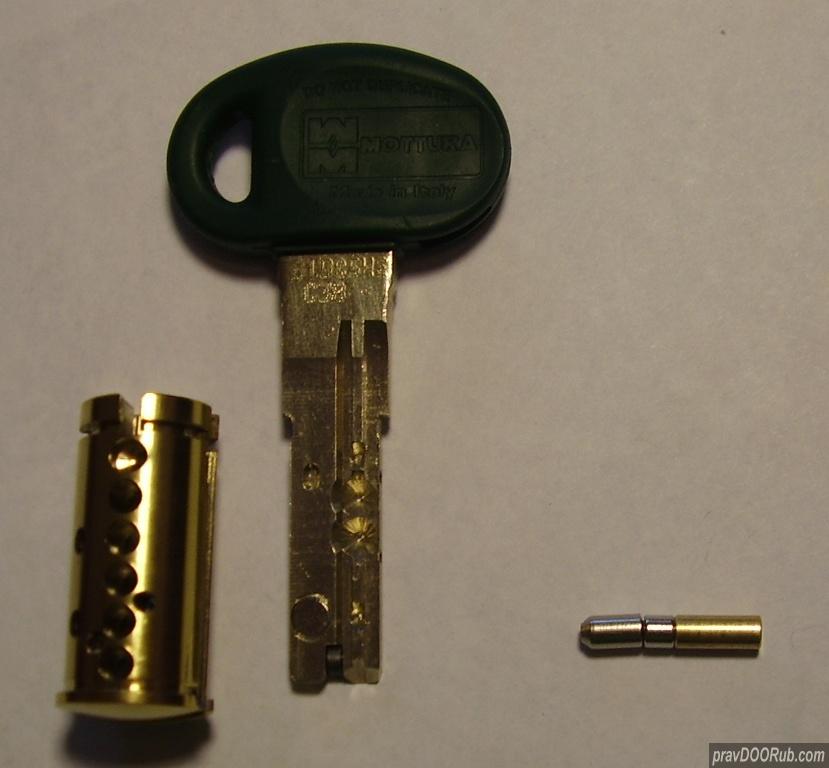

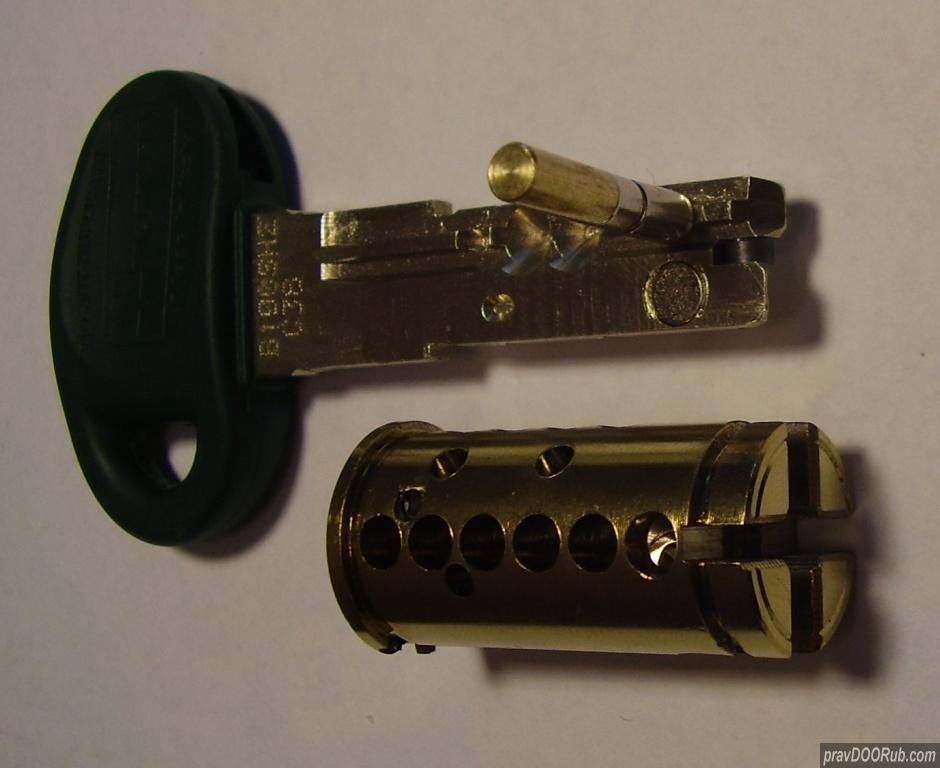

Ну и наконец система с магнитным пином.  Если не ошибаюсь то как-то слышал версию о том, что мол достаточно иметь подрезанную  болванку от С38 и будет тебе счастье на пути открывания этого цилиндра... Не все так просто на самом деле... Система с магнитным пином имеет некоторую секретность т. е. верхний пин расположенный над магнитным пином имеет несколько типоразмеров и соответственно на ключе также выполняется напротив него нарезка разной глубины... Дело в том, что пин взаимодействует не с тем магнитом который виден на ближайшей к нему стороне, а с расположенным на противоположной стороне, а вот уже между этим магнитом и пином расположена нарезка на ключе... В общем смотрите фотографии...





О системе опознавания интерактивного элемента на ключе и механизме привода от сердечника к кулачку рассказывал ранее вот в этой>>> теме посвященной Mottura Champion 28.

Aquarius

Цитата: keys777 от 15 августа, 2010г., 20:45
Система с магнитным пином имеет некоторую секретность т. е. верхний пин расположенный над магнитным пином имеет несколько типоразмеров и соответственно на ключе также выполняется напротив него нарезка разной глубины...

Сергей,спасибо за "анатомию" моттуровского цилиндра! *Drink* А неизвестно,сколько существует типоразмеров этого магнитного пина?...какой там шаг...?
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 16 августа, 2010г., 22:12
Сергей,спасибо за "анатомию" моттуровского цилиндра! *Drink* А неизвестно,сколько существует типоразмеров этого магнитного пина?...какой там шаг...?

На самом деле магнитным является только средний пин имеющий цилиндрическую форму. А вот верхний пин взаимодействующий с нарезкой ключа стальной и имеет три типоразмера.

Aquarius

Цитата: keys777 от 17 августа, 2010г., 09:56
На самом деле магнитным является только средний пин имеющий цилиндрическую форму. А вот верхний пин взаимодействующий с нарезкой ключа стальной и имеет три типоразмера.

Понятно,спасибо! Значит всего 3 типоразмера...
А верхний стальной пин,разве со временем не намагничивается,и не накапливает "остаточную намагниченность"? Странно,что его сделали стальным... :cs:
С уважением Сергей.
www.dvernoydoktor.ru

keys777

Цитата: Aquarius от 17 августа, 2010г., 11:04
Понятно,спасибо! Значит всего 3 типоразмера...
А верхний стальной пин,разве со временем не намагничивается,и не накапливает "остаточную намагниченность"? Странно,что его сделали стальным... :cs:

Конечно он немного намагничивается, но это не вредно,  а возможно полезно  для конструкции данного цилиндра... Не стальным его делать было нельзя т. к. он же должен притягиваться к магниту в ключе. А магнитный пин нужен для того, чтобы он следовал за притянувшимся к ключу ключевым пином. А вот нижний дистанционный пин как раз не стальной и не магнитный т. к. его назначение просто заполнять собой отверстие...

keys777

Решил добавить еще полезную информацию.
Отверстие в корпусе диаметром 14,05 мм. Диаметр сердечника 13,94 мм. Получается ширина линии разъема примерно 0,055 мм. Со стороны линии разъема ключевые пины имеют округлую поверхность измерить размер которой у меня тех. возможности нет... Опорные пины ярко выраженных фасок и округлых поверхностей способных расширить реальную линию разъема не имеют...
