Замок BORDER с защитной шторкой-тягой

Автор АВС, 10 августа, 2011г., 12:50

« предыдущая - следующая »

0 Пользователей и 1 гость просматривают эту тему.



АВС

10 августа, 2011г., 12:50 Последнее редактирование: 11 августа, 2011г., 21:53 от АВС
Завод ПРО САМ выпускающий замки торговой марки BORDER разработал новую модель сувальдного замка оснащённого защитной шторкой.
Наличие защитной шторки ограничивает и даже исключает некоторые виды инструментов по вскрытию замков неразрушающим способом.

Хитрость шторки в том, что она при повороте ключа перекрывает пространство слева и справа от стержня ключа. Именно это пространство часто используется при вскрытии замка отмычками. Так например при вскрытии замка наборным ключом или самонаборным ключом ("самоимпрессия") с отдельной отмычкой сдвига засова.

В отличие от защитной шторки замков KERBEROS, которая работает циклично, при каждом выдвижении засова, опускаясь и поднимаясь вместе с сувальдами, шторка замков Бордер постоянно перекрывает доступные зоны скважины на втором и третьем цикле движения засова. Это отличие не позволяет при вскрытии замка, особо популярными среди воров отмычками, произвести декодирование  второй бородки ключа или произвести манипулирование (прощупывание) сувальд.

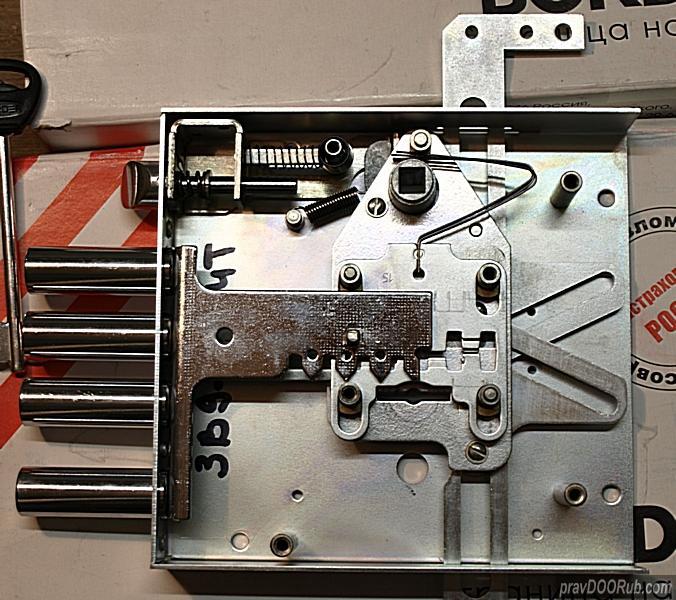

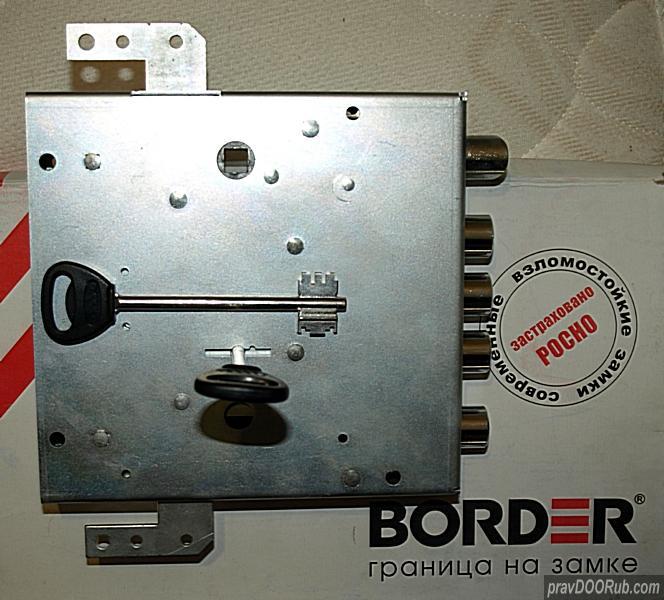

Общий вид замка.

Защитная шторка расположена за засовом, поэтому именно эта сторона корпуса замка, при его установке, должна быть обращена «на улицу».
Крышка замка, соответственно обращена в квартиру. Уже в этом есть небольшой плюс.

Есть страшилка о взломе замков способом сброса крышки замка. То есть преступник, зная что крышка «смотрит на улицу», высверливает винты крепления крышки и сбрасывает её, получая тем самым доступ к основным деталям замка.
Как говорится в каждой шутке, нет в каждой выдумке - есть доля правды.
Бордер в плюсе - крышка замка «смотрит» в квартиру.

Устройство замка.

Замок имеет 8 сувальд. Расположение сувальд симметричное относительно засова, по 4 с каждой стороны. Конструкция сувальд классическая с открытым окном. Кодовые выступы сувальд имеют ложные пазы, а стойка хвостовика ответный паз, захватывающий сувальды при попытке вскрытия замка отмычками. Качество штамповки сувальд и их геометрия великолепные. Именно это заставляет многих слесарей по вскрытию замков признавать, что замки ПРО САМа - головная боль для слесаря при потере ключей хозяином замка.

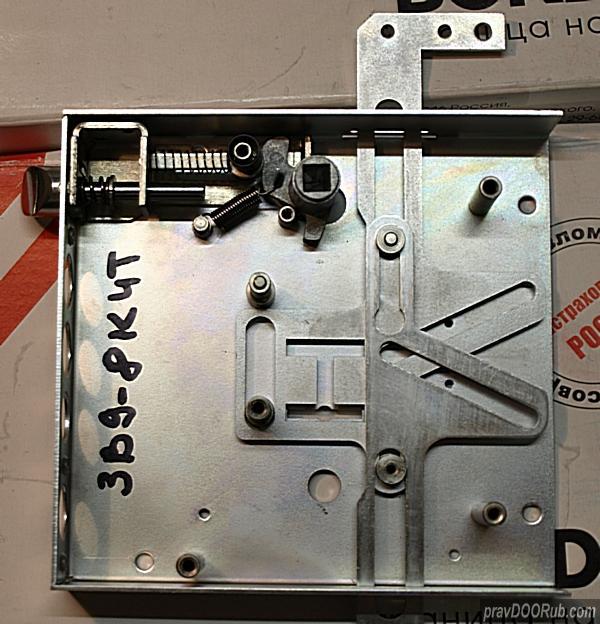

Защитная шторка расположена в теле тяги вертикального запирания. Толщина металла этой детали 2 мм.

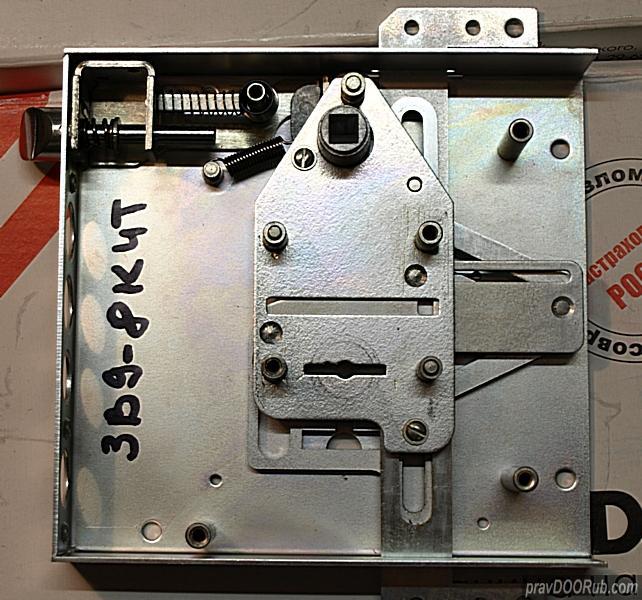

Снимаю 4 верхние сувальды.

Сечение зубьев зубчатой рейки засова имеют прослабление профиля зуба в виде отверстий. Это и есть защита от свёртыша. Если завод ПРО САМ сделает деталь, содержащую защитную шторку из высокопрочной стали, то это создаст проблему любителям свёртышей, так как очень затруднит разработку отверстия. Вору надо будет пройти не только крышку замка, но и шторку. Впрочем даже сейчас, шторка будет создавать механическую помеху, даже из «сырой» стали.

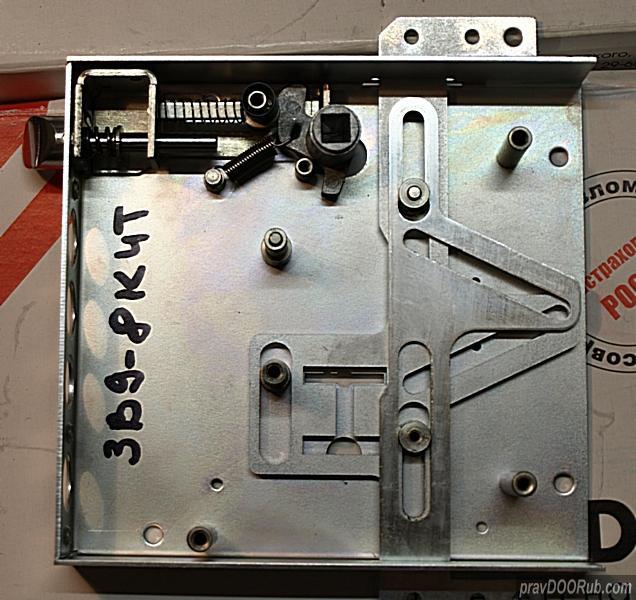

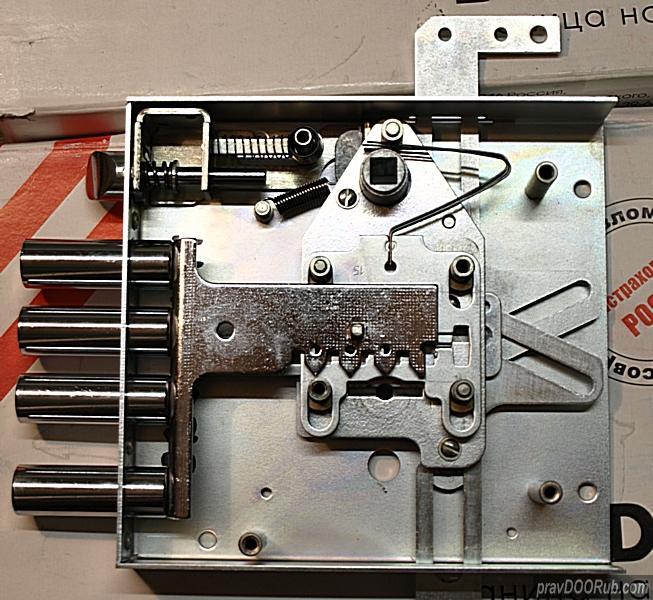

Засов выдвинут на один цикл.

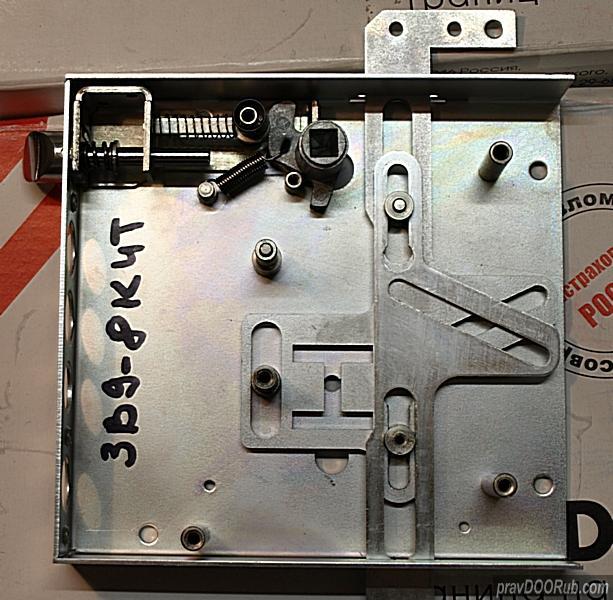

Сделан первый полуоборот ключа, соответственно выдвинуты тяги. Поднимаясь вместе с тягой шторка перекрывает пространство слева и справа от ключа. На последующих фотографиях это будет видно лучше. На этой фазе движения засова возможен захват отмычки, если злодею удалось продвинуть засов. Быстро вынуть из замка (например кто-то поднимается по лестнице) он уже не сможет. Пишем плюсик.

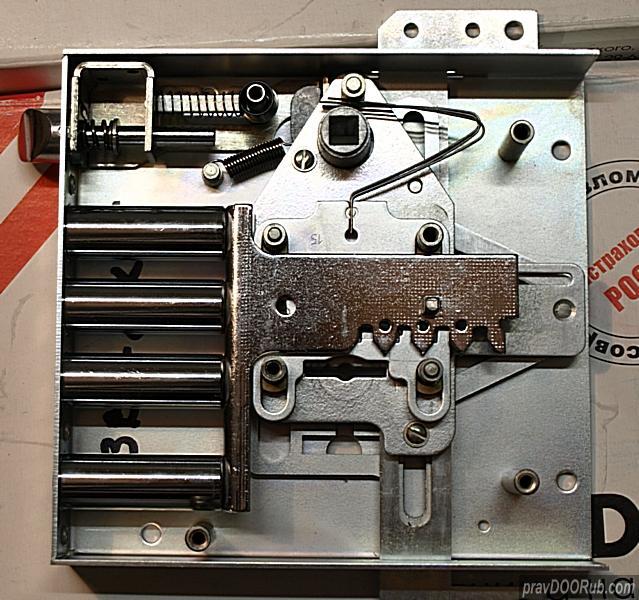

Засов выдвинут на два цикла.

Второй полуоборот ключа заставляет тягу, а вместе с ней и шторку, подниматься ещё выше. Пространство слева и справа от стержня ключа по-прежнему перекрыто.

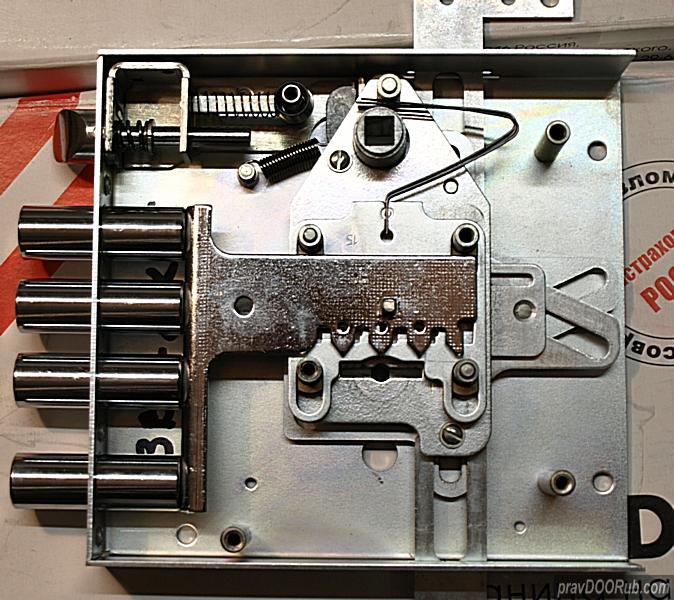

Засов выдвинут на три цикла.

Шторка поднялась ещё выше, доступ слева и справа от стержня ключа закрыт.

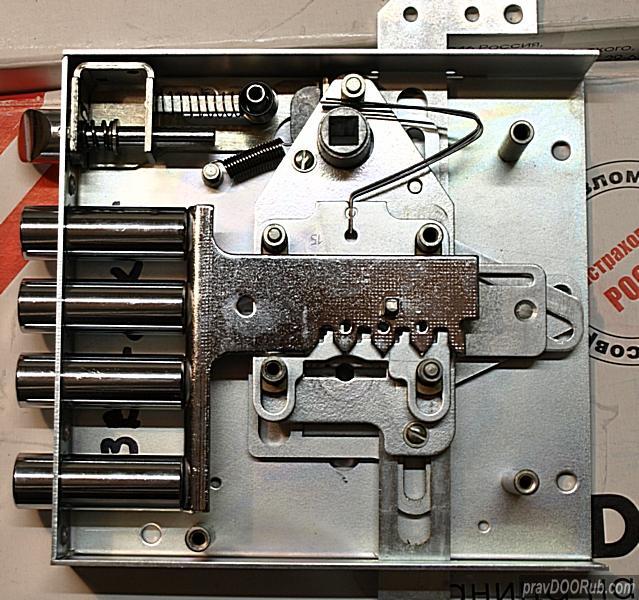

Завершено выдвижение засова.

В этой фазе ключ из замка уже можно вынуть. Пространство слева и справа от стержня ключа свободно для бородок ключа. Шторка поднялась на максимальную высоту.

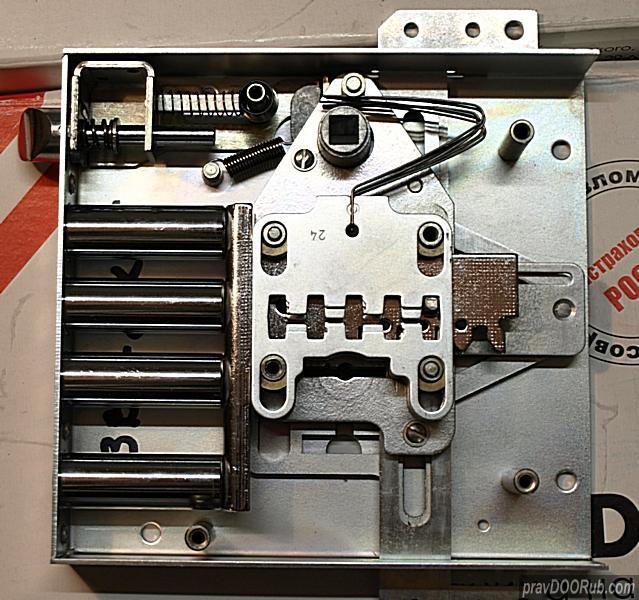

Снят засов и второй пакет сувальд. Положение «ОТКРЫТО».

Двумя винтами неподвижно закреплена промежуточная деталь замка, выполняющая разные задачи. Это и вторая опора для ключа, и основа для детали выдвигающей тяги вертикального привода, а значит и защитной шторки. Справа виден квадратный вырез в этой подвижной детали. В этот вырез устанавливается стойка хвостовика при монтаже засова. Ключ толкает засов, стойка засова толкает подвижную деталь - происходит выдвижение тяг.

Применение стойки хвостовика в качестве силового элемента выдвижения тяг - фишка ПРО САМа. Хорошо это или плохо? Лично мне это не совсем нравится. Был случай, когда стойка хвостовика под нагрузкой разболталась, узел крепления стойки не выдержал такой нагрузки. Хотя это могло произойти из-за грубой установки замка, что для нашей страны не редкость.

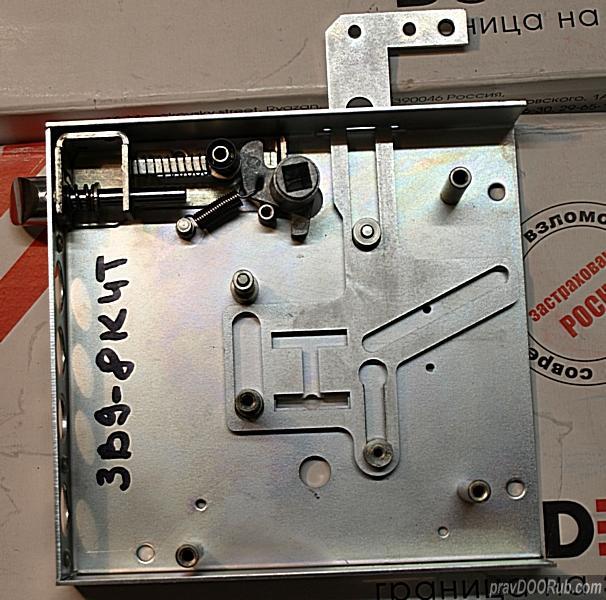

То же фото, но уже положение «ЗАКРЫТО».

Вырез стойки хвостовика уже слева.

Работа защитной шторки.

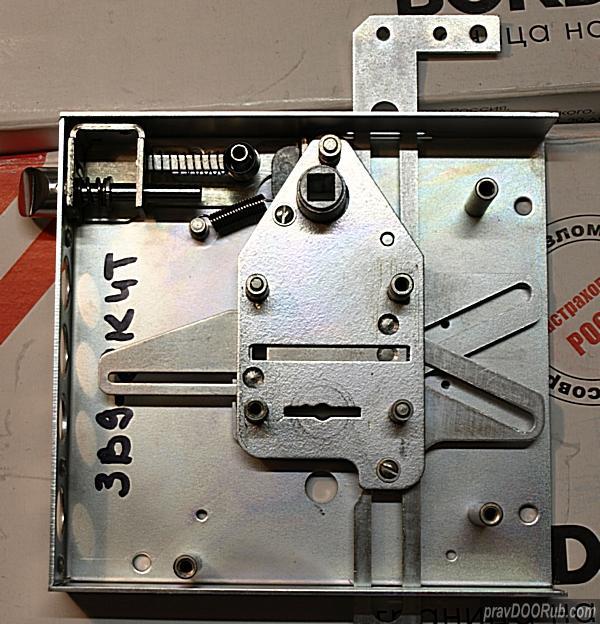

Замок открыт. Прорезь в шторке позволяет ввести ключ в замок и двигать засов.

Промежуточное положение.

Второй и третий циклы выдвижения засова. Справа и слева от стержня ключа доступ закрыт. Часть отмычек ( и самая страшная «самоимпрессия») отдыхает !!!

Замок закрыт.

Прорезь в защитной шторке позволяет вынуть ключ из замка.

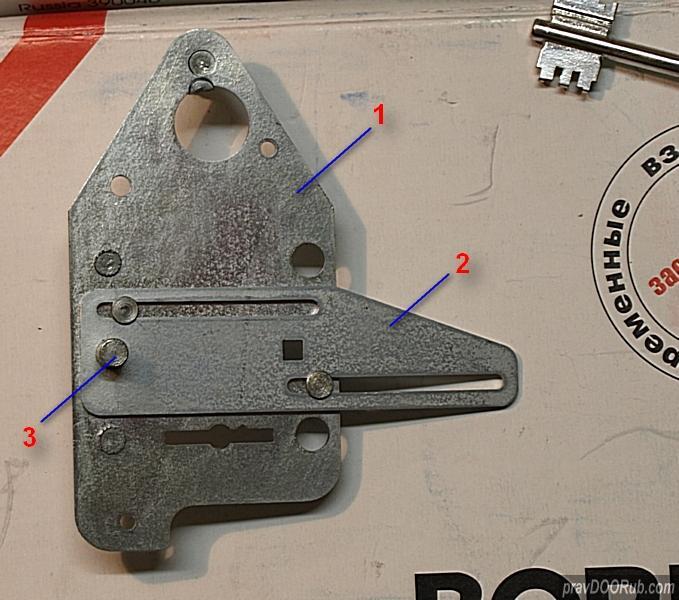

Узел выдвижения тяг.

3 - палец, толкающий тяги вертикального запирания. (Наличие смазки на направляющих пазах тяг и пальца приветствуется!)
2- подвижная деталь, приводимая в действие стойкой хвостовика засова.
1 - неподвижная опора, закреплённая на корпусе замка.

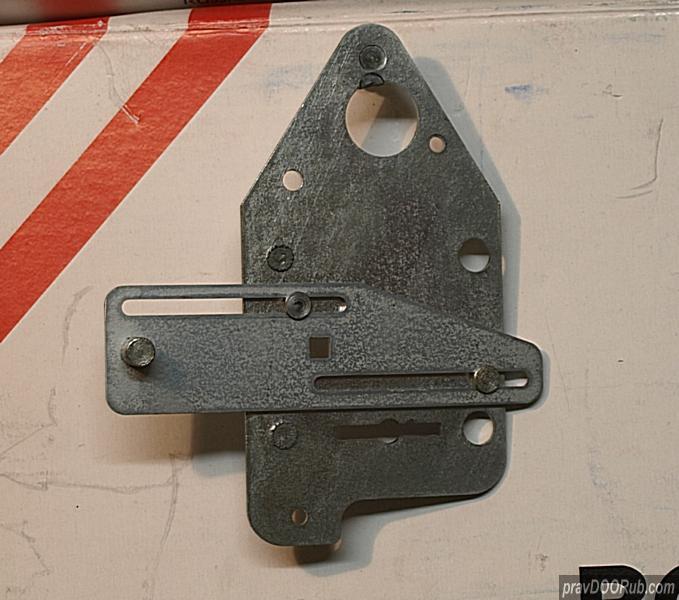

Тяга с защитной шторкой.


Выражаю благодарность заводу ПРО САМ за предоставленную возможность рассказать о новом замке.


С уважением, Александр Сторожев.

АВС

10 августа, 2011г., 21:53 #1 Последнее редактирование: 10 августа, 2011г., 22:08 от АВС
Цитата: Alek-3aaa от 10 августа, 2011г., 17:26
АВС! Спасибо за описание.

Всегда пожалуйста!  :ca:
ЦитироватьА Вы считали реальную секретность этого замка ?  У меня теоретическая 625 вариантов ключей , а реальная менее 500 ,... Возможно я и ошибаюсь , так как не имею замка в реале.

Для расчёта количества кодовых комбинаций не обязательно иметь замок. Достаточно принятой компоновки сувальдного механизма и количества высот нарезок секретов ( как правило уже известная величина для замка ПРО САМ).

Завод в курсе, что принятая компоновка сувальдного механизма не имеет миллионов неповторяемых ключей. Это так.

Что касается количества кодовых комбинаций секретов в теории то получается следующая картина.
Учитывая что второй пакет сувальд это "зеркало" первых четырёх, делаем вывод: "рисунок" ключа задают первые 4 сувальды, вторые его просто повторяют.

При 6-ти высотах нарезок секретов количество комбинаций ("перетасовки") 4-х сувальд это 36 (количество штампов сувальд) в степени 4 = 1 679 616. При 5-ти нарезках - 390 625.
То есть замок может иметь 1 679 616 ( или 390 625) неповторяемых ключей с двумя бородками.

Именно эту величину обязывает указывать ГОСТ.

Но все мы знаем, что перебор вариантов возможен по одной бородке. Проще говоря однобородочными ключами.
Количество комбинаций кодовых высот нарезки секретов в этом случае зависит также от принятой компоновки сувальдного механизма и высот нарезок.

Основание для расчёта комбинаций секретов одной бородки всё тоже: "тон задают" только 4 секрета одной бородки, вторые 4 - зеркало первых.
Это 6 в степени 4= 1296. (или 5 в степени 4 =  625 вариантов).

Лично я бы рекомендовал заводу ПРО САМ сделать нарезку секретов несимметричной и ввести в комплектацию замка второй ключ, для управления замком изнутри помещения.

Тогда количество кодовых комбинаций секретов одной бородки будет 6 ( высоты секреты) в степени 8 (количество сувальд в замке) = 1 679 616 ( или 5 в степени 8 = 390 625).

Цитироватьт.е. 250 ключей  без направляющей хватит  чтобы открыть ВСЕ замки

Это заблуждение. Вы забыли, что ключ после первого полуоборота невозможно вынуть из замка, чтобы подобрать второй полуоборот.

Вариант подбора кода со спиленным направляющим выступом бородки на указанном замке Бордер "не катит".
Первую бородку подобрать есть возможность, вторую - нет!
Ещё один плюсик!



С уважением, Александр Сторожев.

АВС

Цитата: dima от 10 августа, 2011г., 17:38
Давно уже не бегают с подпилиными ключами, ...
здесь лучше посмотреть на надежность, а вдруг на моменте закрытии шторки какая неприятность случится

Волков бояться - в лес не ходить.  ;)
Неприятность от вскрытой квартиры гораздо неприятней.  :)
С уважением, Александр Сторожев.

engin

В статье нет величины зазора.Он около 1 мм при шаге фрезеровки 1 мм.
Пакет сувальд 4+4 на полуобороте даёт полную комбинацию ключа,шторка в этом случае ни чего не защищает и "самоинпресия"один полуоборот наберёт. :)

АВС

Цитата: engin от 10 августа, 2011г., 22:13
Пакет сувальд 4+4 на полуобороте даёт полную комбинацию ключа,шторка в этом случае ни чего не защищает и "самоинпресия"один полуоборот наберёт. :)

Ошибаетесь .Вы невнимательно посмотрели на ключ.  ;)
С уважением, Александр Сторожев.

engin

Ошибки нет, полуоборот набирается по любому.
Дальше всего 4 уровня,а зазор 1 мм. 6 сувальдный пакет ещё что то даст. :)

Alek-3aaa

Цитата: АВС от 10 августа, 2011г., 21:53
Вариант подбора кода со спиленным направляющим выступом бородки на указанном замке Бордер "не катит".
Первую бородку подобрать есть возможность, вторую - нет!
Ещё один плюсик!

АВС!

Вы правы со спиленной направляющей не катит..., а если перебор будет осуществляться наборным ключом с винтами или  полуключами соединенными в ключ?

Вы правы предлагая сделать Бордеру несимметричную нарезку ,я даже пожертвовал бы закрытием изнутри помещения.

А вот  комбинацией самоимпрессии и импрессии замок с такой симметричной нарезкой вскроется значительно быстрее....достаточно 20 подходов к замку на второй  полуоборот....

Вообщем поменяется только порядок применения различных методов вскрытия.

АВС

11 августа, 2011г., 09:06 #7 Последнее редактирование: 11 августа, 2011г., 09:15 от АВС
Цитата: engin от 10 августа, 2011г., 22:37
Ошибки нет, полуоборот набирается по любому.
Дальше всего 4 уровня,а зазор 1 мм. 6 сувальдный пакет ещё что то даст. :)


Уточню - первый полуоборот. Второй полуоборот имеет отличную от первого кодовую комбинацию высот нарезок секретов. И при чём здесь 6-ти сувальдный пакет ?  :bk:

Поэтому вот это Ваше, первое,  утверждение, на мой взгляд, тоже ошибочно.
Цитировать
Цитата: engin от 09 августа, 2011г., 22:26
Методика вскрытия этого механизма простая.
На первом (это достаточно)полуобороте надо заклинить штору. :)

Заклинивание шторки приведёт и к заклиниванию засова, а значит и стойки хвостовика...

Вообще для рассуждений о методике вскрытия замков есть соответствующий закрытый раздел.  ;)
С уважением, Александр Сторожев.

АВС

Alek-3aaa !
Цитата: Alek-3aaa от 11 августа, 2011г., 00:03, а если перебор будет осуществляться наборным ключом с винтами или  полуключами соединенными в ключ?

Развитие инструмента вскрытия - вещь неотделимая от замков. Замок Бордер с защитной шторкой не считается невскрываемым. Шторка ограничивает возможности применения злодеями популярных на сегодня методик вскрытия. И только!

В закрытом разделе форума - самое место для разработки инструмента.  ;)

ЦитироватьВ общем поменяется только порядок применения различных методов вскрытия.
Зато ничего не меняется при вскрытии сувальдной классики Моттуры, Чизы и ещё ого-го сколько марок замков.  :D
С уважением, Александр Сторожев.

АВС

11 августа, 2011г., 09:42 #9 Последнее редактирование: 11 августа, 2011г., 09:44 от АВС
Цитата: Alek-3aaa от 11 августа, 2011г., 00:03
Вы правы со спиленной направляющей не катит...,

Зато "катит" на массе замков разных производителей!  :cl:


Разница есть!  ;)
С уважением, Александр Сторожев.

Zavod

Привожу комментарии нашего конструктора:
"При подборе таблицы секретности мы руководствовались именно той особенностью защитной шторки, что первый полуоборот поддается считыванию, в тоже время последующие обороты считать нельзя. Нарезок на данном ключе 5, то есть на четверти ключа получаем 625 секретов. Часть ключа напротив обладает теми же 625 секретами. Половина ключа представляет собой несимметричный ключ. Перемножив одно на другое, получаем 390 625. Этого количества вариантов достаточно для того, чтобы вероятность открытия вашей двери ключом от соседней двери была минимальна.
По поводу зазора не очень понятно. Возможно, речь идет о зазоре при проходе квадрата в кодовом лабиринте. Величина этого зазора 0,5 мм."

bragin-911

         Схема хорошая, только вот что делать при стандартной для подобных сувальдников ситуации - провороте?

engin

Цитата: АВС от 11 августа, 2011г., 09:06
Заклинивание шторки приведёт и к заклиниванию засова, а значит и стойки хвостовика...

Это приведёт к выбиранию всех люфтов ( то же будет происходить под нагрузкой на тяги) и самоинпресия дотянется до второго полуоборота.Люфт на тягах у всех замков до 5-7 мм так как являются третим или четвёртым звеном механизма.Ни чего эта штора не защищает. :)

engin

Цитата: Zavod от 11 августа, 2011г., 10:20
Привожу комментарии нашего конструктора:

По поводу зазора не очень понятно. Возможно, речь идет о зазоре при проходе квадрата в кодовом лабиринте. Величина этого зазора 0,5 мм."


Для Вашего конструктора.В величине зазора учитываются все скругления (на квадрате 0,3 мм,
на сувальде 0,3 мм) итого 0,5 + 0,6 это по минимуму,следовательно секретность выдерживается не с шагом 1 мм,а с шагом 1,5 мм 2 мм. :)
